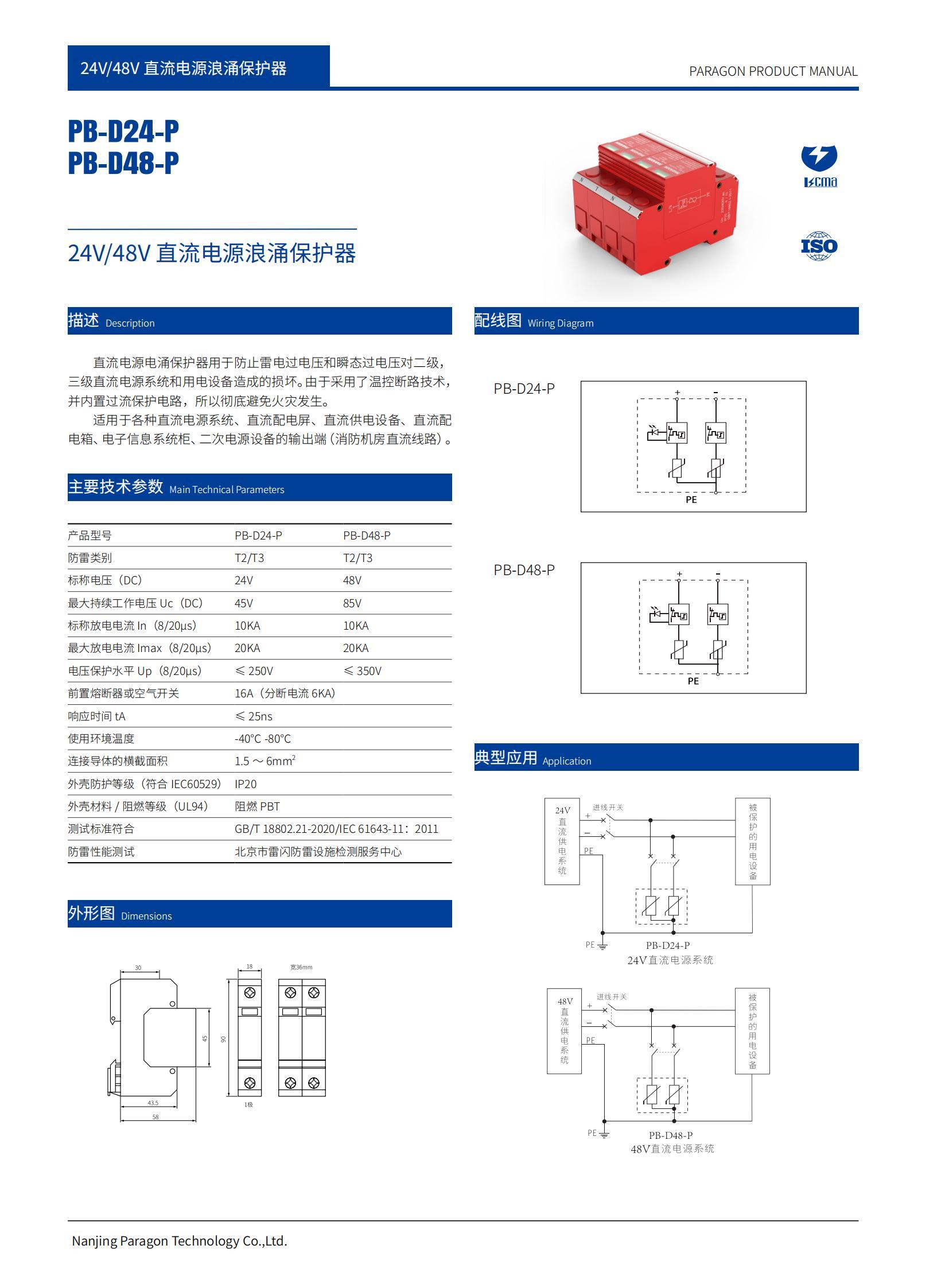

PB-D24-P 24V直流电源浪涌保护器

所属分类：

PB系列

● 直流电源电涌保护器用于防止雷电过电压和瞬态过电压对二级，三级直流电源系统和用电设备造成的损坏。由于采用了温控断路技术，并内置过流保护电路，所以彻底避免火灾发生。 ● 适用于各种直流电源系统、直流配电屏、直流供电设备、直流配电箱、电子信息系统柜、二次电源设备的输出端(消防机房直流线路)。

线制：

标称放电电流In：

10kA

适用电压：

24V

连接方式：

螺丝式

防爆：

遥信功能：

无

适用配电系统：

产品详情技术参数下载

关闭

共 X 个清空全部内容

去对比

基本参数
防雷类别	T2/T3
标称电压（DC)	5V
最大持续工作电压Uc(DC)	6V
标称放电电流IN(8/20us)	5KA
最大放电电流Imax(8/20us)	10KA
电压保护水平UP(8/20us)	40V/600V
前置熔断器或空气开关
响应时间tA	1ns
适用	适用于各种直流电源系统，直流配电屏，直流供电设备，直流配电箱，电子信息系统柜，二次电源设备的输出端
尺寸
深度	90mm
高度	58mm
宽度	18mm
外壳
材料	PBT阻燃
防护等级	IP20
阻燃等级	PA66/V0
颜色	红
标准/规程
测试标准符合	GB/T 18802.21-2016/IEC 61643-21-2012
防雷性能测试	北京市雷闪防雷设施检测服务中心
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃~+80℃
相对湿度	10%~90%
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	1.5~6mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
