DRG-1801 频率量隔离式安全栅

所属分类：

DRG系列

DRG-1801频率量隔离式安全栅，实现将危险区仪表产生的频率量信号安全传输到安全区输出，输入采用滞回比较电路具有较高的抗干扰性能，同时向现场仪表提供电源。该产品需要独立供电，电源、输入、输出三隔离。

通道数：

一入二出

输入：

频率（0.1~100kHz）

配电：

输出：

供电方式：

电源连接方式：

点击咨询

加入对比

产品询价

产品详情技术参数技术与安装下载

关闭

产品对比

共 X 个清空全部内容

去对比

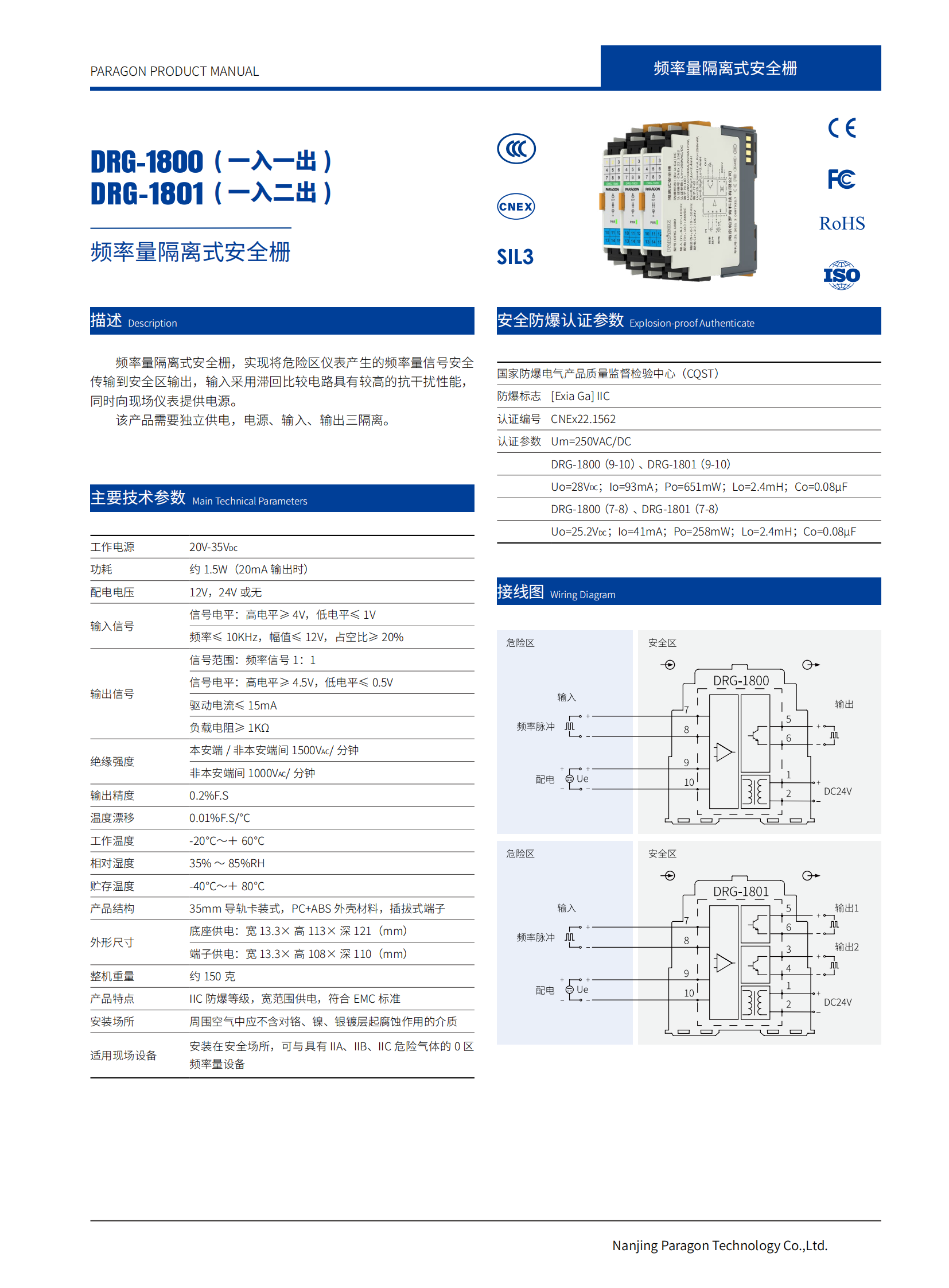

基本参数
通道数	1入2出
绝缘强度	本安端/非本安端间 1500VAC/分钟,非本安端间 1000VAC/分钟
输出精度	0.2%F.S
温度漂移	0.01%F.S/C
绝缘电阻	非本安端-本安端≥100MΩ,电源-非本安端≥100MΩ
电磁兼容性	符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志	[Ex ia Ga]ⅡC
配电电压	12V,24V或无
重量	约150g
连接的现场设备	安装在安全场所，可与具有IIA、IIB、IIC 危险气体的0区频率量设备
适用场所	0区、1区、2区，IIA、IIB、IIC危险区
输入信号
给危险区仪表最高配电电压	开关
最低配电电压	8.5V(输出 20mA)
信号电平	高电平≥4V，低电平≤1V
频率	频率≤10KHz，幅值≤12V，占空比≥20%
输出信号
信号电平	高电平≥4.5V，低电平≤0.5V
驱动电流	≤15mA
负载电阻	≥1KΩ
电源
工作电源	20~35V DC
电源保护	电源反向保护
功耗	约1.5W（输出20mA)
供电方式	独立供电
电源连接方式	底座供电；端子供电
尺寸
	集中供电
深度	120.8mm
高度	113mm
宽度	13.3mm
	独立供电
深度	110mm
高度	108mm
宽度	13.3mm
外壳
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	白＋灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃~+80℃
相对湿度	10%~90%
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	24
最大导线横截面AWG	12
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装

外形尺寸
底座集中供电型		端子供电型

安装方式
