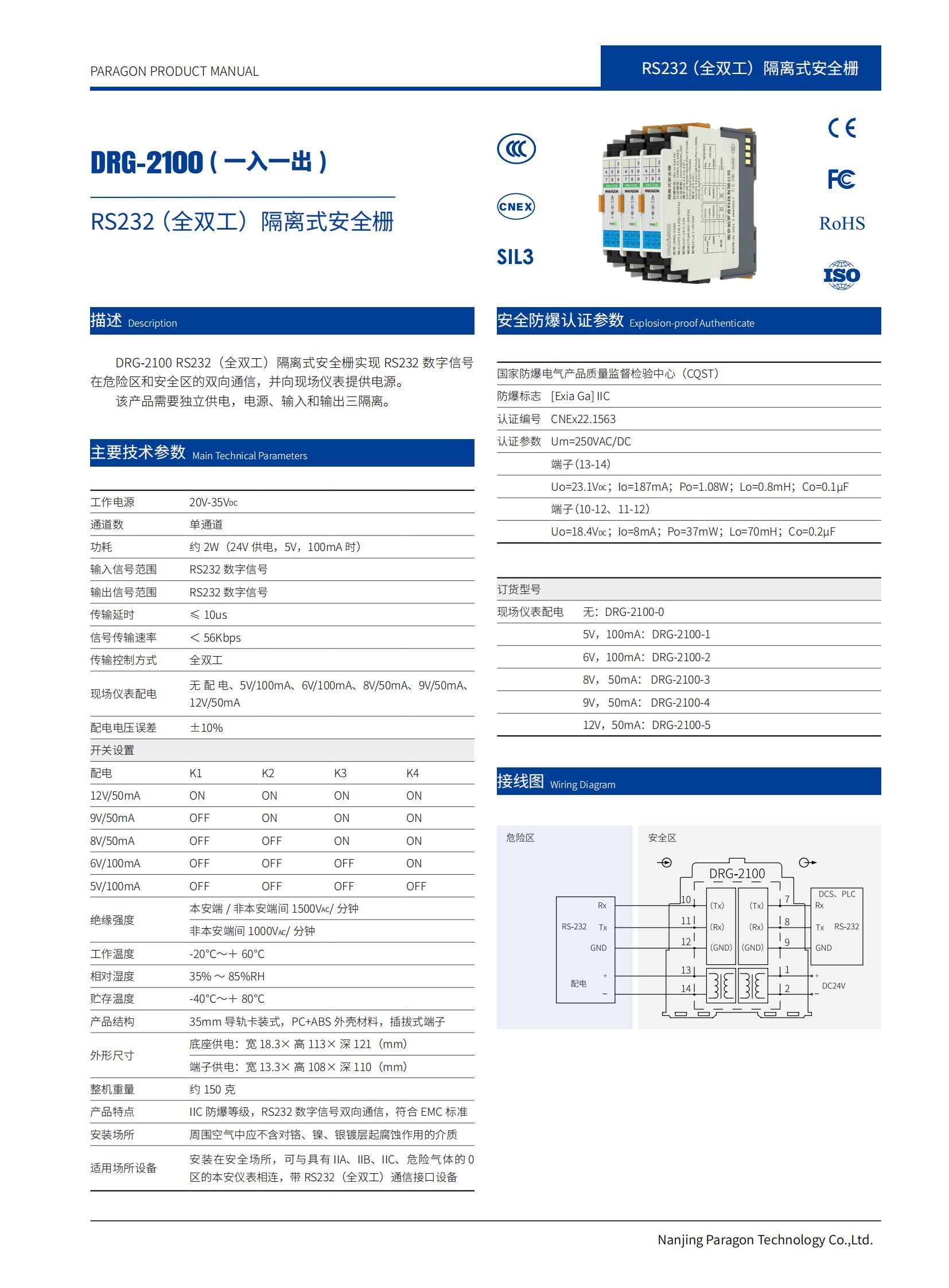

DRG-2100 RS232（全双工）隔离式安全栅

图片名称

所属分类：

DRG系列

DRG-2100 RS232（全双工）隔离式安全栅，实现RS232（全双工）数字信号在危险区和安全区的双向通信，并向现场仪表提供电源。该产品需要独立供电，电源、输入和输出三隔离。

通道数：

一入一出

输入：

配电：

输出：

供电方式：

电源连接方式 ：

点击咨询
加入对比
产品询价
产品详情 技术参数 技术与安装 下载

关闭
  • 产品对比
共 X 个 清空全部内容

去对比

基本参数
通道数 1入1出
绝缘强度 本安端/非本安端间 1500VAC/分钟,非本安端间 1000VAC/分钟
输出精度 0.1%F.S
传输延时 ≤10uS
信号传输速率 ＜56Kbps
温度漂移 0.01%F.S/C
传输控制方式 全双工
给现场仪表配电 无配电、5V/100mA、6V/100mA、8V/50mA、9V/50mA、12A/50mA
配电电压误差 ±10%
绝缘电阻 非本安端-本安端≥100MΩ,电源-非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]ⅡC
重量 约150g
连接的现场设备 安装在安全场所，可与具有IIA、IIB、IIC、危险气体的0区的本安仪表相连，带RS232(全双工)通信接口设备
适用场所 0区、1区、2区，IIA、IIB、IIC危险区
开关设置
配电 K1       K2       K3       K4
12V/50mA ON     ON      ON      ON
9V/50mA OFF    ON     ON     ON
8V/50mA OFF    OFF     ON     ON
6V/100mA OFF    OFF    OFF    ON
5V/100mA OFF    OFF     OFF     OFF
输入数据
输入信号范围 RS232数字信号
输出数据
输出信号范围 RS232数字信号
电源
工作电源 20~35V DC
电源保护 电源反向保护
功耗 约2W（24V供电，5V,100mA时）
供电方式 独立供电
电源连接方式 底座供电；端子供电
尺寸
  集中供电
深度 120.8mm
高度 113mm
宽度 18.3mm
  独立供电
深度 110mm
高度 108mm
宽度 18.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色 白＋灰
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
底座集中供电型 端子供电型
安装方式
