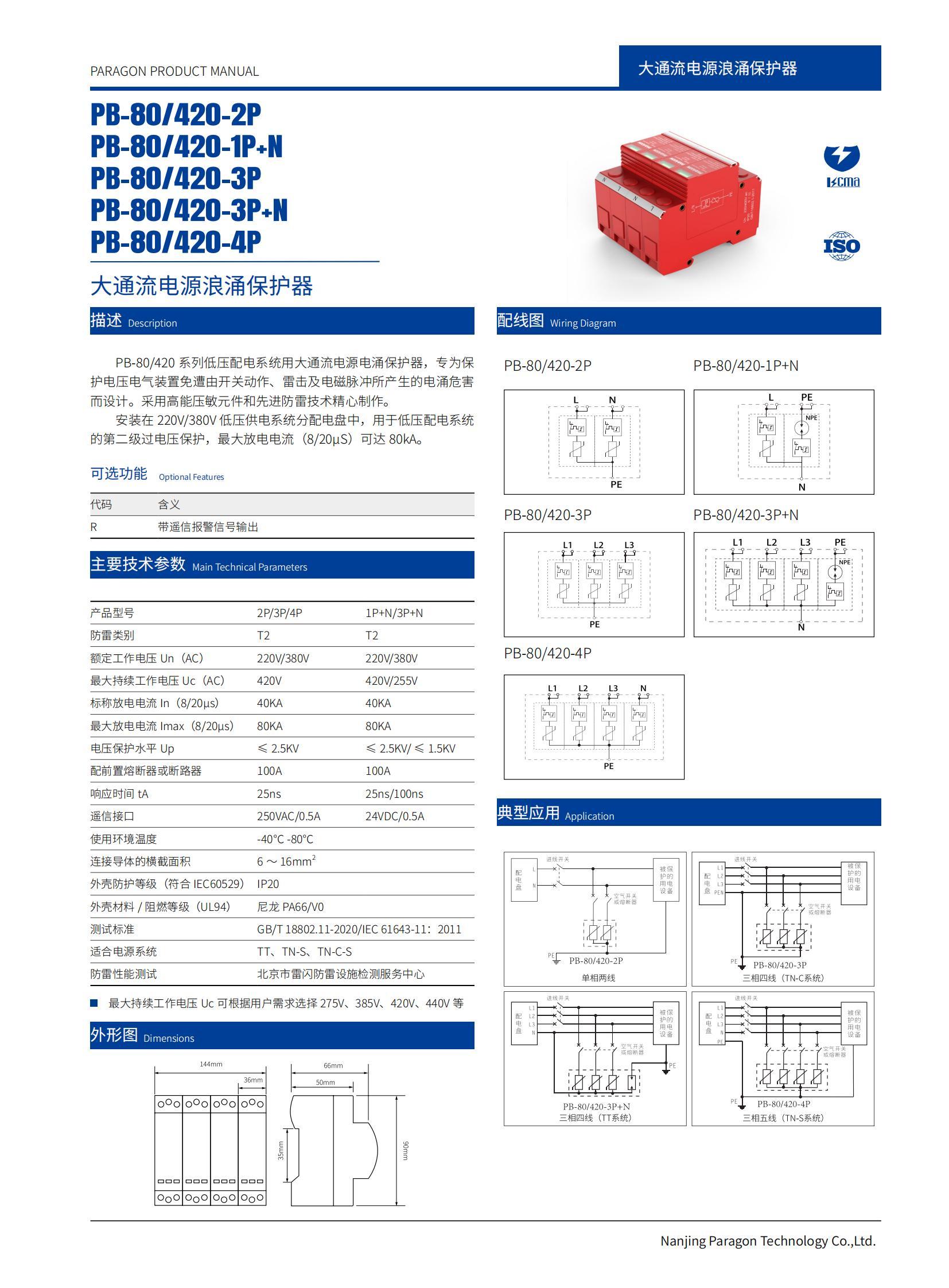

PB-80/420-2P大通流电源浪涌保护器

所属分类：

PB系列

● 专为保护电压电气装置免遭由开关动作、雷击及电磁脉冲所产生的电涌危害而设计 ● 采用高能压敏元件和先进防雷技术精心制作。安装在220V/380V低压供电系统分配电盘中，用于低压配电系统的第二级过电压保护，最大放电电流（8/20μS）可达80kA。

线制：

标称放电电流In：

40kA

适用电压：

连接方式：

直插式

防爆：

遥信功能：

有

适用配电系统：

产品详情技术参数下载

关闭

共 X 个清空全部内容

去对比

基本参数
防雷类别	T2
额定工作电压Un(AC)	220V/380V
最大持续工作电压UC(AC)	420V
标称放电电流IN(8/20us)	40KA
最大放电电流Imax(8/20us)	80KA
电压保护水平UP	≤2.5KV
前置熔断器或断路器	100A
响应时间tA	25ns
遥信接口	250VAC/0.5A
适用	适用于低压配电系统的第二级过电压保护
尺寸
深度	90mm
高度	58mm
宽度	18mm
外壳
材料	PBT阻燃
防护等级	IP20
阻燃等级	PA66/V0
颜色	红
标准/规程
适合电源系统	IT,TN-S,TN-C-S
测试标准符合	GB/T 18802.21-2016/IEC 61643-21-2012
防雷性能测试	北京市雷闪防雷设施检测服务中心
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃~+80℃
相对湿度	10%~90%
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	6~16mm²
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
