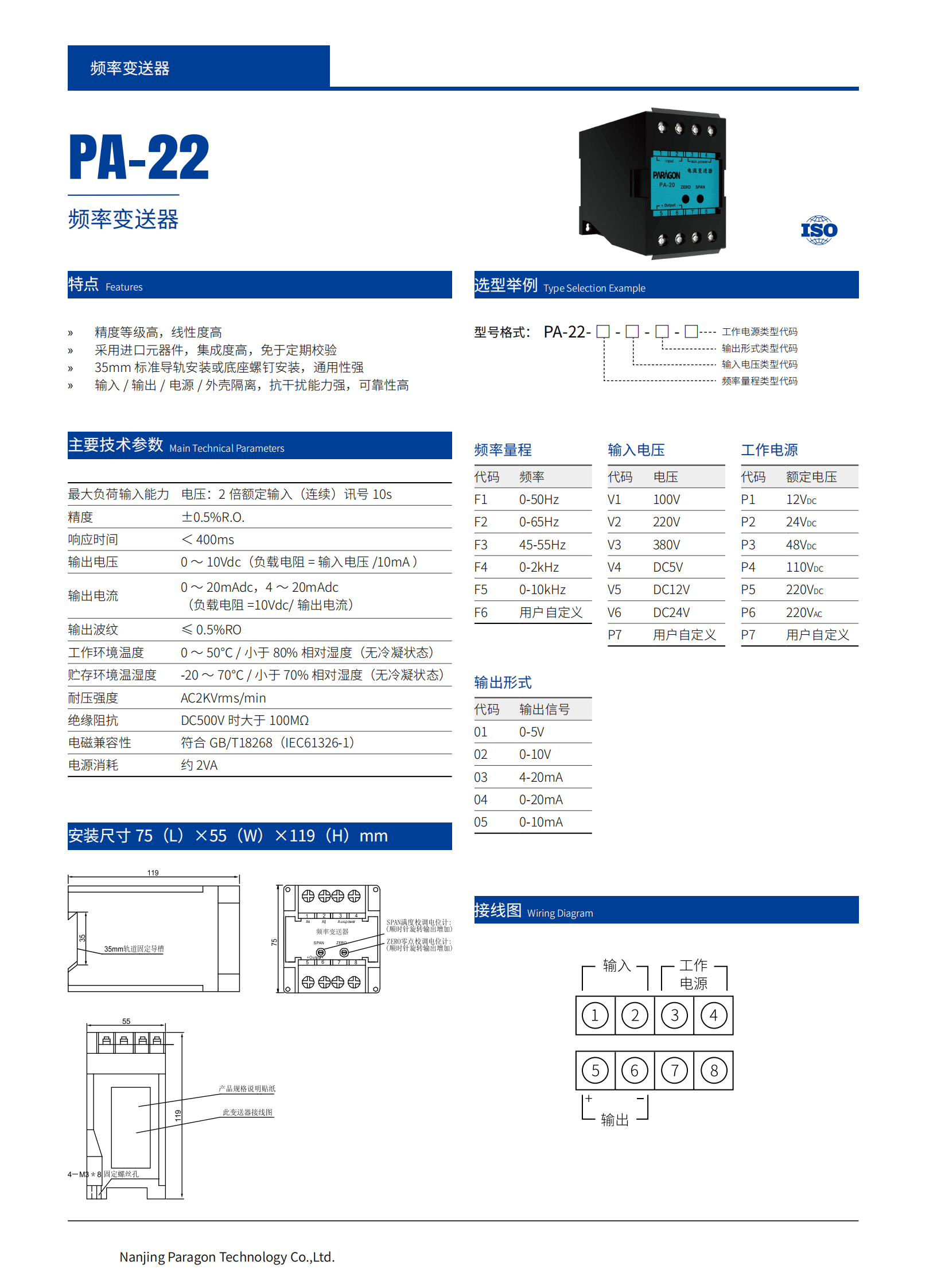

PA-22 频率变送器

所属分类：

PA系列

用于测量交流频率，隔离变送输出线性直流信号，输送给远程装置，计算机，自动化控制系统等。

通道数：

单相

输入：

0-50Hz,0-65Hz,45-55Hz,0-2KHz,0-10KHz,用户自定义

输出：

0~5V,0~10V,1~5V,0~20mA,4~20mA,0~10mA,用户自定义

供电方式：

12Vdc,24Vdc,48Vdc,110Vdc,220Vdc,220Vac,用户自定义

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	1进1出
输出精度（20°C）	±0.5%
响应时间	＜400ms
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约70克
连接的现场设备	频率信号
超负荷能力	电压：可承受2倍额定值（连续）讯号10s
电源消耗	约2.5VA
输入数据
输入信号	100V,220V,380V,DC5V,DC12V,DC24V
输出数据
输出信号	输出电流:0 ～ 20mAdc，4 ～ 20mAdc （负载电阻 =10Vdc/ 输出电流）;输出电压:0 ～ 10Vdc （负载电阻 = 输入电压 /10mAdc）
输出波纹	≤0.5%RO
尺寸
深度	119mm
高度	75mm
宽度	55mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	黑
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
工作温度	0~50℃/ 小于 80% 相对湿度（无冷凝状态）
贮存温度	‘-20℃～＋70℃/ 小于 70% 相对湿度（无冷凝状态）
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
