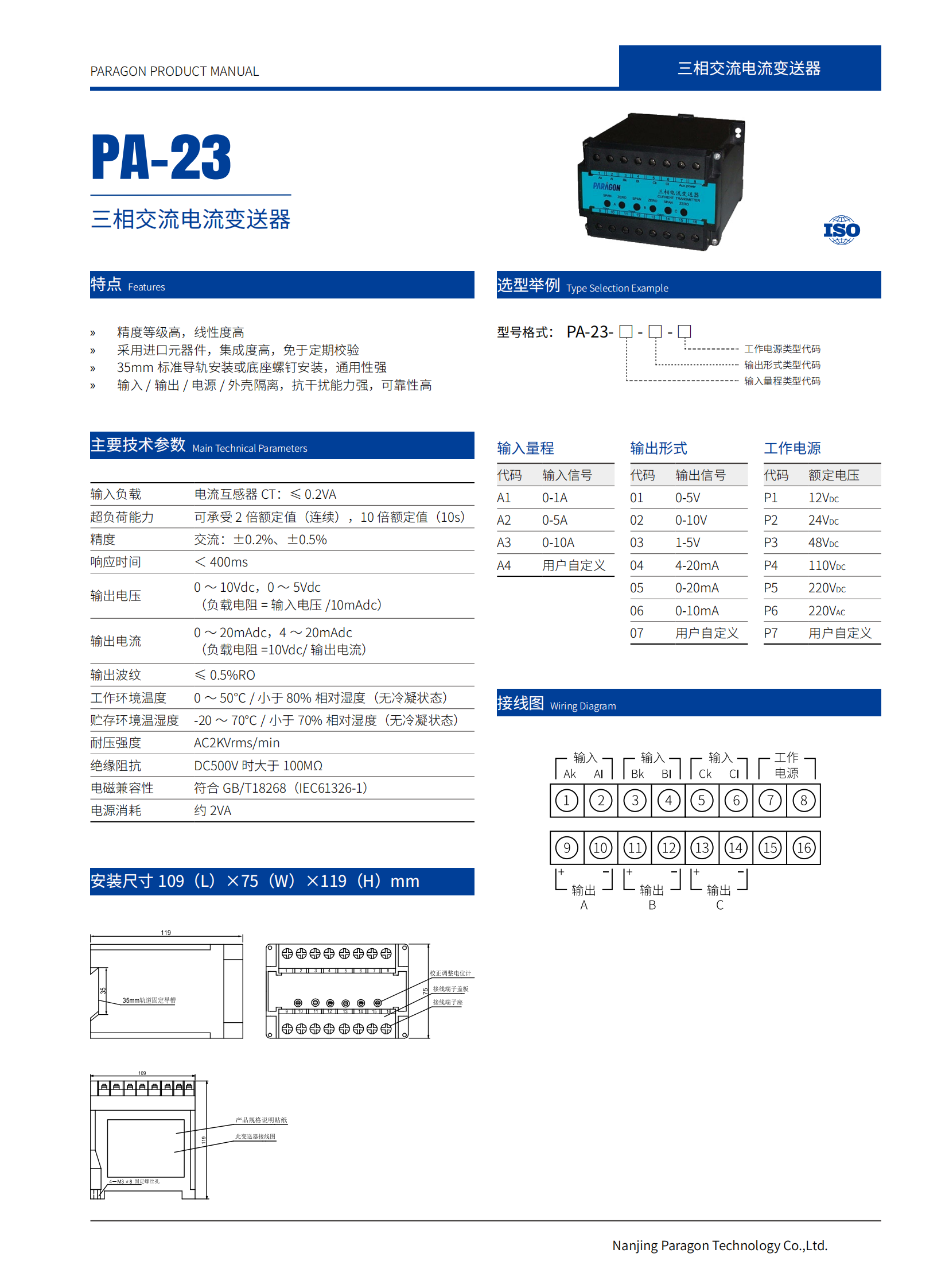

PA-23 三相交流电流变送器

所属分类：

PA系列

三相交流电流变送器是一种将电网中的三相交流电流隔离变送成线性的直流模拟信号的装置。

通道数：

三相

输入：

0-1Aac,0-5Aac,0-10Aac,用户自定义

输出：

0~5V,0~10V,1~5V,0~20mA,4~20mA,0~10mA,用户自定义

供电方式：

12Vdc,24Vdc,48Vdc,110Vdc,220Vdc,220Vac,用户自定义

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	3进3出
输出精度（20°C）	交流：±0.2%，±0.5%
响应时间	＜400ms
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约100克
连接的现场设备	电流源
超负荷能力	可承受2倍额定值（连续），10倍额定值（10s）
电源消耗	约2VA
输入数据
输入信号	0~10A
输入负载	电流互感器PT:≤0.2VA
输出数据
输出信号	输出电流:0 ～ 20mAdc，4 ～ 20mAdc （负载电阻 =10Vdc/ 输出电流）;输出电压:0 ～ 10Vdc （负载电阻 = 输入电压 /10mAdc）
输出波纹	≤0.5%RO
尺寸
长度	109mm
高度	119mm
宽度	75mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	黑
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
工作温度	0~50℃/ 小于 80% 相对湿度（无冷凝状态）
贮存温度	‘-20℃～＋70℃/ 小于 70% 相对湿度（无冷凝状态）
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
