DV-04 无源交流信号隔离器

图片名称

所属分类:

端子供电系列

● 自供电,从输入信号上获取少许能量 ● 输入、输出带误接保护, ● DIN导轨安装,插拔式端子。 ● 0-5AAC / 4-20mA (一入一出)

通道数:

一入一出

输入:

0~5VAC,0-10VAC,0-100VAC,用户特定参数,0-1AAC,0-10AAC,0-5AAC

配电:

输出:

4~20mA

供电方式:

回路供电

产品详情 技术参数 技术与安装 下载

关闭
  • 产品对比
共 X 个 清空全部内容

去对比

基本参数
通道数 1入1出
输出精度(20°C) 0.2%F.S.
温度漂移 50ppm/K
响应时间 <0.15s (0~90%) (TYP)
绝缘强度 1500V AC/1min,2mA
绝缘电阻 500VDC时100MΩ以上
电磁兼容性 符合 GB/T18268 (IEC61326-1)
重量 约70克
连接的现场设备 CT;PT
输入数据
输入信号 0-265VAC;0~10AAC
输出阻抗 电压型≥100KΩ,电流型≤2Ω
输出数据
输出信号 两线制输出4~20mA
输出负载 0~500Ω(端口内部电源24V时)
尺寸
深度 110mm
高度 108mm
宽度 18.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 <90% RH (无凝结水)
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装

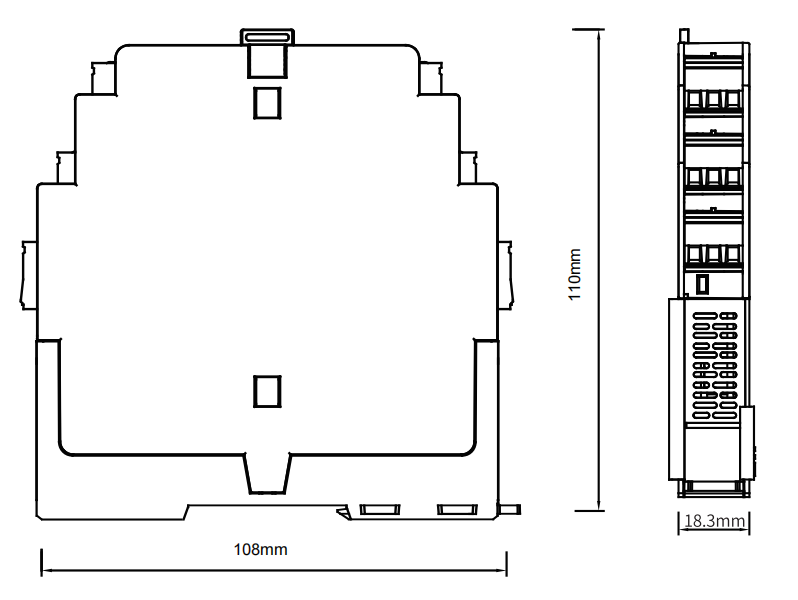

外形尺寸
基本参数
通道数 1入1出
输出精度(20°C) 0.2%F.S.
温度漂移 50ppm/K
响应时间 <0.15s (0~90%) (TYP)
绝缘强度 1500V AC/1min,2mA
绝缘电阻 500VDC时100MΩ以上
电磁兼容性 符合 GB/T18268 (IEC61326-1)
重量 约70克
连接的现场设备 CT;PT
输入数据
输入信号 0-265VAC;0~10AAC
输出阻抗 电压型≥100KΩ,电流型≤2Ω
输出数据
输出信号 两线制输出4~20mA
输出负载 0~500Ω(端口内部电源24V时)
尺寸
深度 110mm
高度 108mm
宽度 18.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 <90% RH (无凝结水)
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
