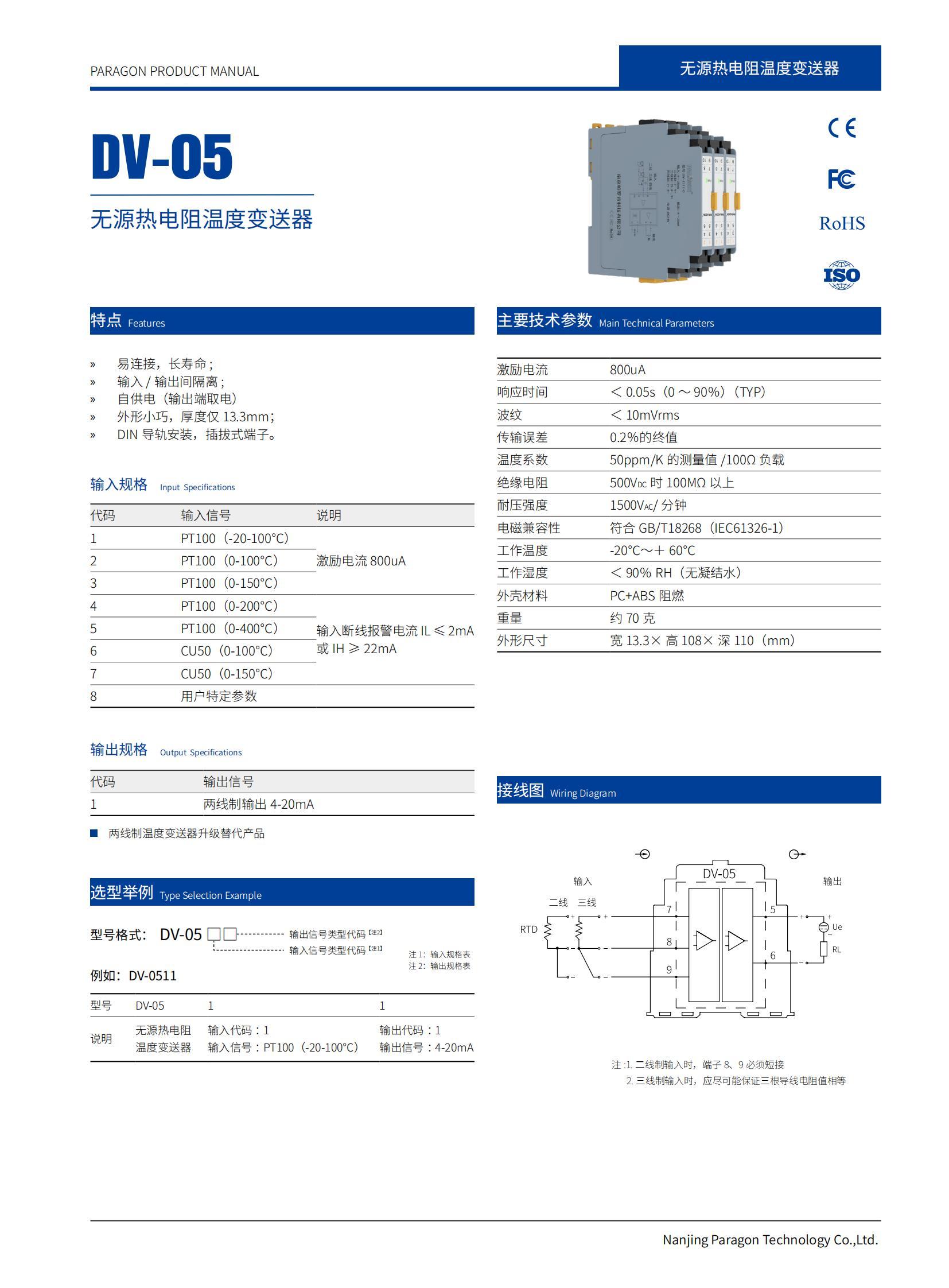

DV-05 无源热电阻温度变送器

所属分类：

端子供电系列

● 自供电，输出端取电 ● 输入、输出间隔离 ● DIN导轨安装，插拔式端子。 ● 无源热电阻温度变送器(一入一出)

通道数：

一入一出

输入：

PT100 (-20-100°C),PT100 (0-100°C),PT100 (0-150°C),PT100 (0-200°C),CU50(0-100°C),CU50(0-150°C),用户特定参数,PT100 (0-400℃)

配电：

输出：

4~20mA

供电方式：

回路供电

点击咨询

加入对比

产品询价

产品详情技术参数技术与安装下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	1入1出
输出精度（20°C）	0.2%F.S.
温度漂移	50ppm/K
响应时间	＜0.05s (0～90%) (TYP)
绝缘强度	1500V AC/1min,2mA
长线补偿	200Ω（线阻）
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约70克
连接的现场设备	二线制热电阻，三线制热电阻
输入数据
输入信号	PT100(-20~100℃）；PT100(0~400℃）；CU50(0~150℃）
激励电流	800uA
输入断线报警电流	IL≤2mA或IH≥22mA
输出数据
输出信号	两线制输出4~20mA
尺寸
深度	110mm
高度	108mm
宽度	13.3mm
外壳
品牌
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装

外形尺寸
