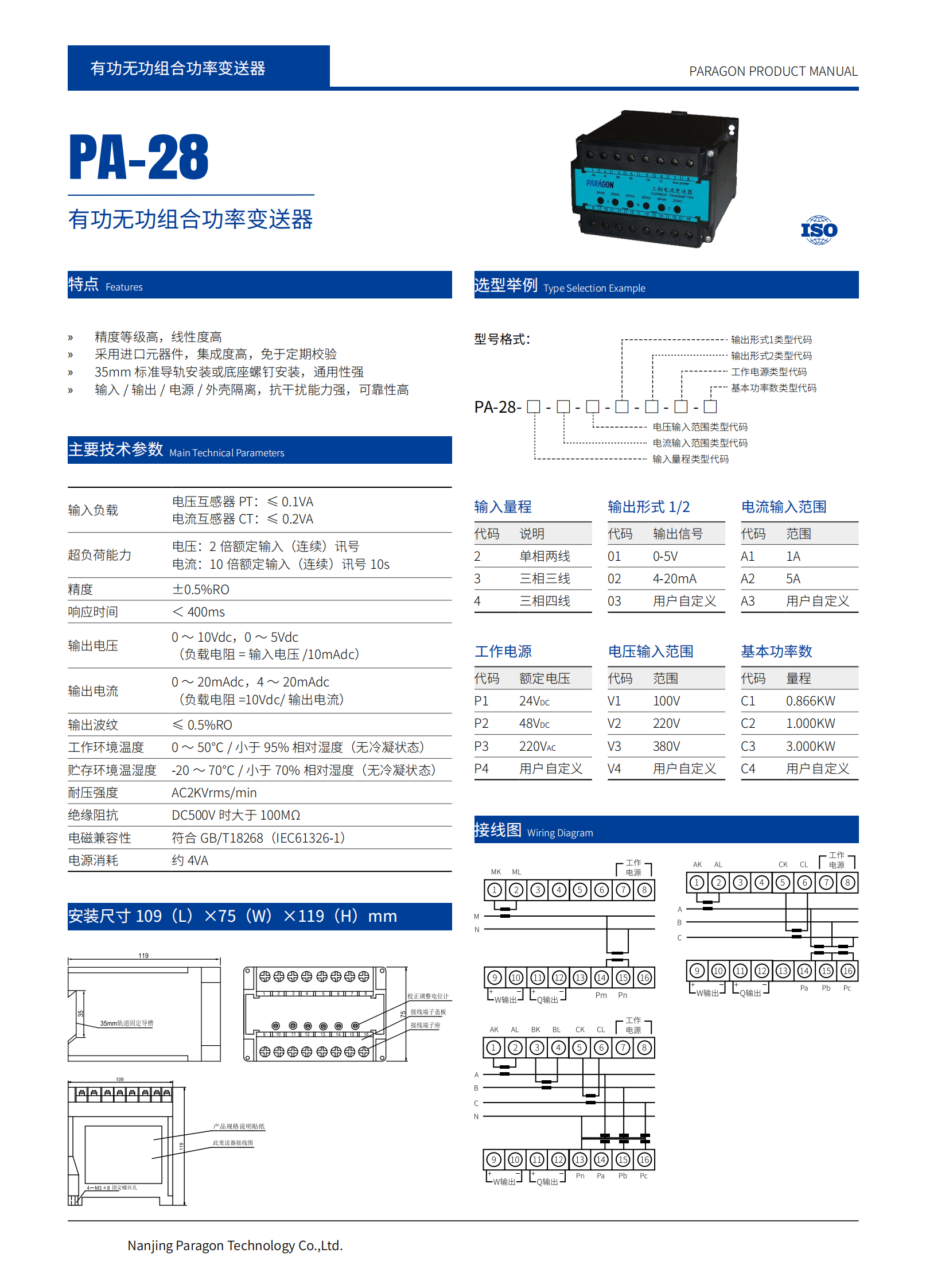

PA-28 有功无功组合功率变送器

所属分类：

PA系列

精度等级高，线性度高采用进口元器件，集成度高，免于定期校验35mm标准导轨安装或底座螺钉安装，通用性强输入/输出/电源/外壳隔离，抗干扰能力强，可靠性高

通道数：

单相两线,三相三线,三相四线

输入：

0-1Aac,0-5Aac,0-100Vac,0-150Vac,0-300Vac,用户自定义

输出：

0~5V,4~20mA,用户自定义

供电方式：

24Vdc,48Vdc,220Vac,用户自定义

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
输出精度（20°C）	±0.5%
响应时间	＜400ms
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约200克
连接的现场设备	电流源
超负荷能力	电压：可承受2倍额定值（连续）电流：10倍额定值（10s）
电源消耗	约4VA
输入数据
输入信号	1A;5A;100V,220V,380V
输入负载	电压互感器 PT：≤ 0.1VA 电流互感器 CT：≤ 0.2VA
输出数据
输出信号	输出电流:0 ～ 20mAdc，4 ～ 20mAdc （负载电阻 =10Vdc/ 输出电流）;输出电压:0 ～ 10Vdc，0 ～ 5Vdc （负载电阻 = 输入电压 /10mAdc）
输出波纹	≤0.5%RO
尺寸
长度	109mm
高度	119mm
宽度	75mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	黑
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
工作温度	0~50℃/ 小于 80% 相对湿度（无冷凝状态）
贮存温度	‘-20℃～＋70℃/ 小于 70% 相对湿度（无冷凝状态）
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
