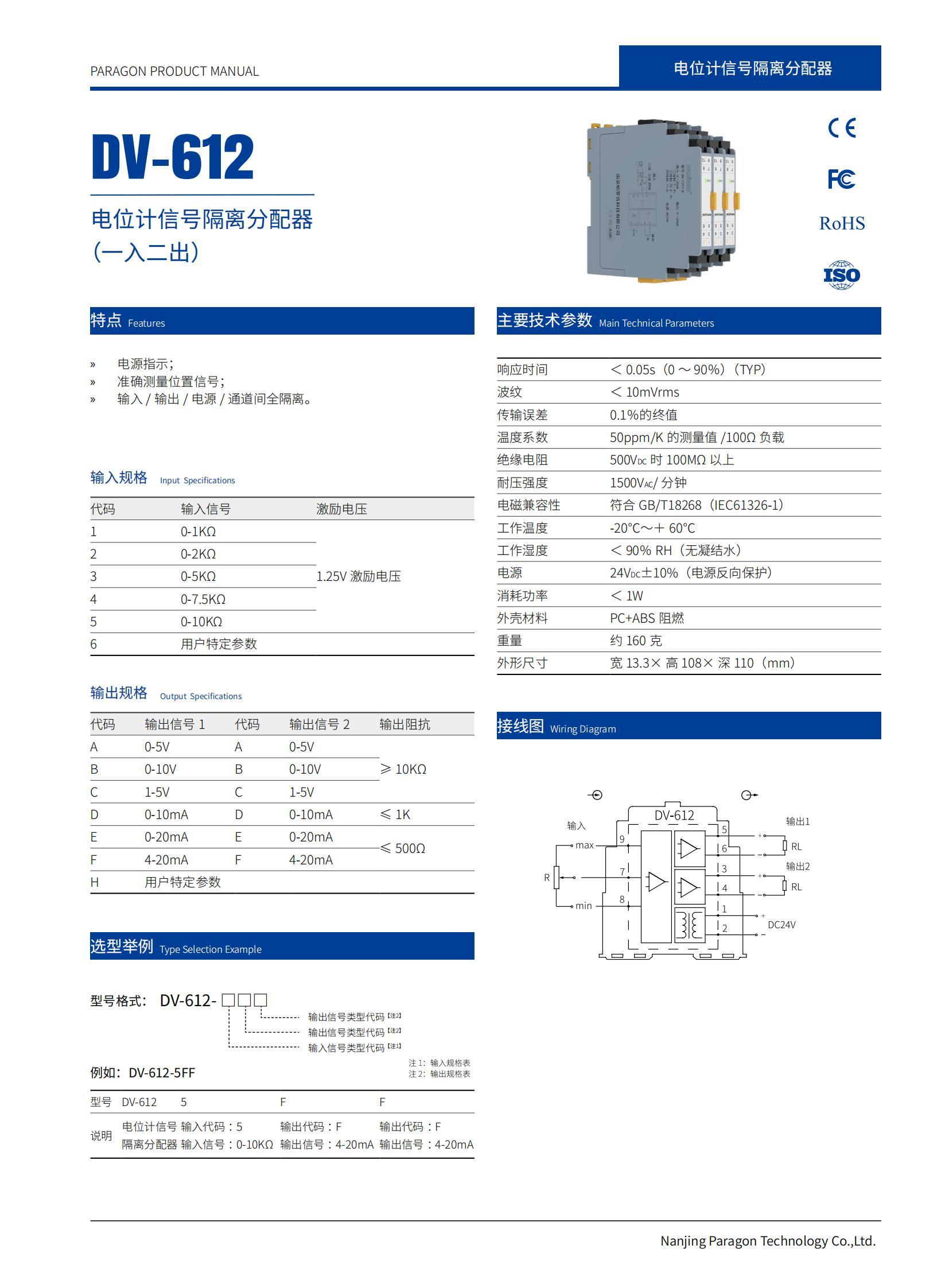

DV-612 电位计信号隔离分配器（一入二出）

图片名称

所属分类：

端子供电系列

● 一入二出电位计信号隔离器 ● 24V供电，输入 、输出、电源，三端口全隔离 ● 带电源、报警指示，可加浪涌保护或RS485信号。 联系我们 意向留言

通道数：

一入二出

输入：

0-1KΩ,0-2KΩ,0-5KΩ,0-7.5KΩ,0-10KΩ,用户特定参数

配电：

输出：

0-5V,0~10V,0~20mA,4~20mA,用户特定参数,0/4~20mA(无源),4-20mA（负载≤500Ω）

供电方式：

24VDC

点击咨询
加入对比
产品询价
产品详情 技术参数 技术与安装 下载

关闭
  • 产品对比
共 X 个 清空全部内容

去对比

基本参数
通道数 1入2出
输出精度（20°C） 0.1%F.S.
温度漂移 50ppm/K
响应时间 ＜0.05s (0～90%) (TYP)
绝缘强度 1500V AC/1min,2mA
绝缘电阻 500VDC时100MΩ以上
电磁兼容性 符合 GB/T18268 (IEC61326-1)
重量 约120克
连接的现场设备 电位计
输入数据
输入信号 0~10KΩ
激励电压 1.25V
输出数据
输出信号 0~10V;0~20mA
输出阻抗 电流型≤500Ω；电压型≥10KΩ
电源
供电电压（Ue） 24VDC±10%
电源保护 电源反向保护
消耗功率 ＜1W
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 110mm
高度 108mm
宽度 13.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色 灰
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃～＋80℃
相对湿度 ＜90% RH (无凝结水)
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
基本参数
通道数 1入2出
输出精度（20°C） 0.1%F.S.
温度漂移 50ppm/K
响应时间 ＜0.05s (0～90%) (TYP)
绝缘强度 1500V AC/1min,2mA
绝缘电阻 500VDC时100MΩ以上
电磁兼容性 符合 GB/T18268 (IEC61326-1)
重量 约120克
连接的现场设备 电位计
输入数据
输入信号 0~10KΩ
激励电压 1.25V
输出数据
输出信号 0~10V;0~20mA
输出阻抗 电流型≤500Ω；电压型≥10KΩ
电源
供电电压（Ue） 24VDC±10%
电源保护 电源反向保护
消耗功率 ＜1W
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 110mm
高度 108mm
宽度 13.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色 灰
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃～＋80℃
相对湿度 ＜90% RH (无凝结水)
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
