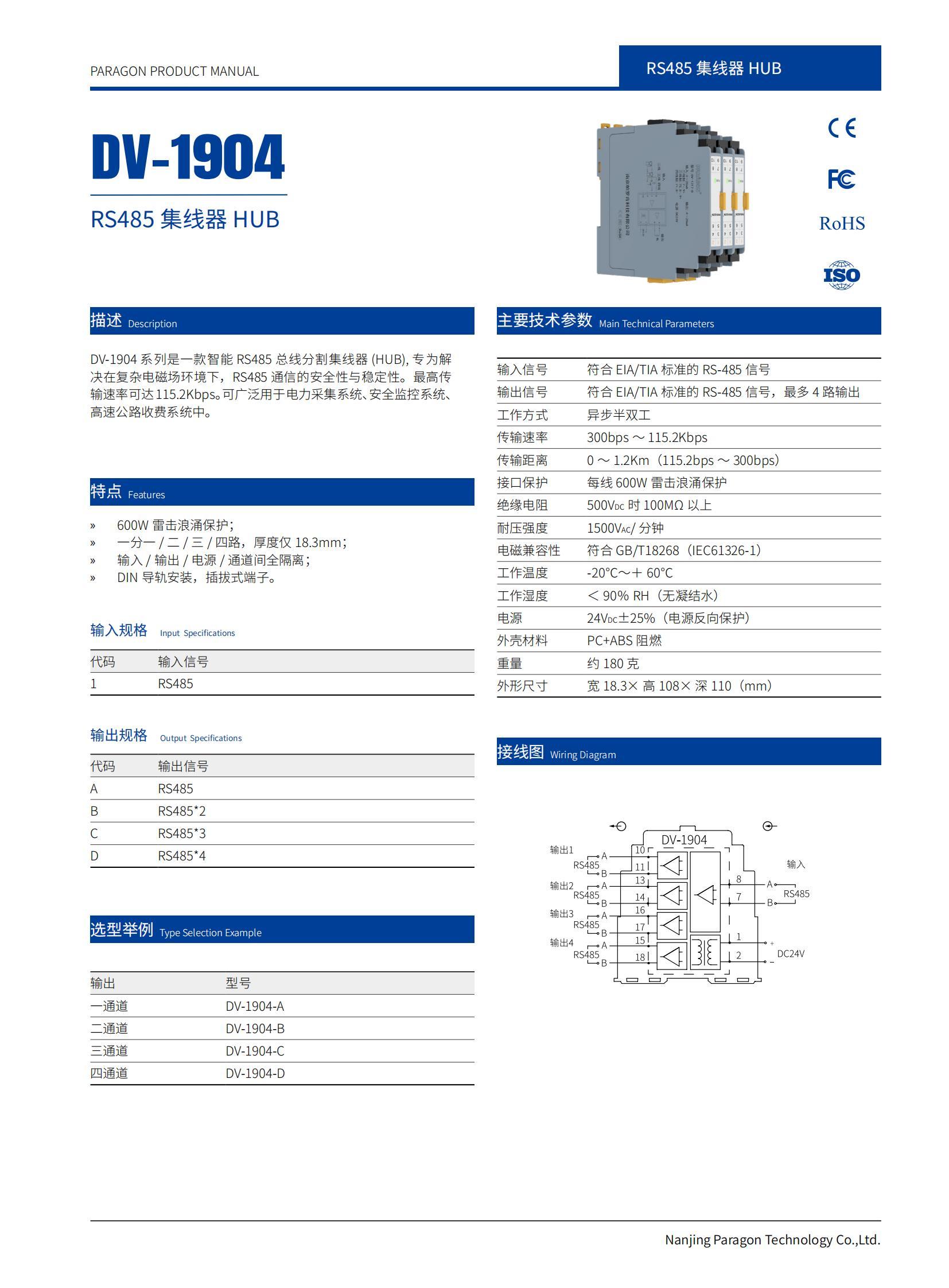

DV-1904 RS485集线器HUB

图片名称

所属分类:

端子供电系列

● 智能RS485总线分割集线器HUB ● 专为解决再复杂电磁场环境下,RS485通信的安全性与稳定性 ● 最高传输速率可达115.2Kbps,600W雷击浪涌保护。可以一分一/二/三/四路输出,输入 、输出、电源,三端口全隔离,DIN导轨安装,插拔式端子 ● 可广泛用于电力采集系统、安全监控系统、高速公路收费系统中。

通道数:

一入一出,一入二出,一入三出,一入四出

输入:

RS485

配电:

输出:

RS485

供电方式:

24VDC

产品详情 技术参数 技术与安装 下载

关闭
  • 产品对比
共 X 个 清空全部内容

去对比

基本参数
通道数 1入1出,1入2出,1入3出,1入4出
工作方式 异步半双工
传输速率 300bps ~ 115.2Kbps
传输距离 0 ~ 1.2Km(115.2bps ~ 300bps)
绝缘强度 1500V AC/1min,2mA
绝缘电阻 500VDC时100MΩ以上
电磁兼容性 符合 GB/T18268 (IEC61326-1)
重量 约90克
输入数据
输入信号 符合 EIA/TIA 标准的 RS-485 信号
输出数据
输出信号 符合 EIA/TIA 标准的 RS-485 信号
电源
供电电压(Ue) 24VDC±25%
电源保护 电源反向保护
消耗功率 <1W
供电方式 独立供电
电源连接方式 端子供电;底座供电
尺寸
深度 110mm
高度 108mm
宽度 18.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 <90% RH (无凝结水)
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
基本参数
通道数 1入1出,1入2出,1入3出,1入4出
工作方式 异步半双工
传输速率 300bps ~ 115.2Kbps
传输距离 0 ~ 1.2Km(115.2bps ~ 300bps)
绝缘强度 1500V AC/1min,2mA
绝缘电阻 500VDC时100MΩ以上
电磁兼容性 符合 GB/T18268 (IEC61326-1)
重量 约90克
输入数据
输入信号 符合 EIA/TIA 标准的 RS-485 信号
输出数据
输出信号 符合 EIA/TIA 标准的 RS-485 信号
电源
供电电压(Ue) 24VDC±25%
电源保护 电源反向保护
消耗功率 <1W
供电方式 独立供电
电源连接方式 端子供电;底座供电
尺寸
深度 110mm
高度 108mm
宽度 18.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 <90% RH (无凝结水)
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
