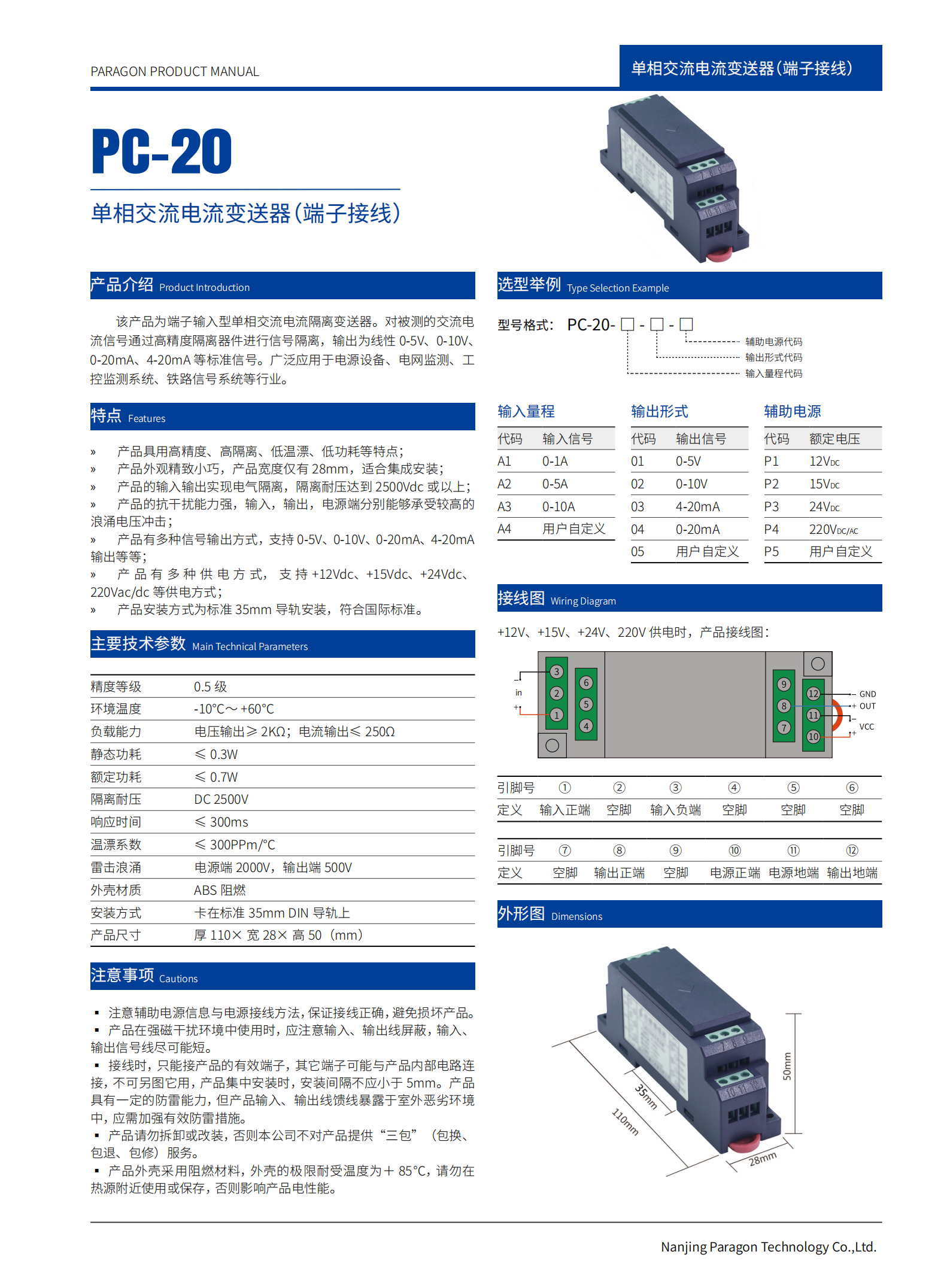

PC-20 单相交流电流变送器（端子接线）

所属分类：

PC系列

单相交流电流隔离变送器，主要对被测的交流电流信号通过隔离器件进行信号隔离，变送输出为线性0-5V、0-10V、0-20mA、4-20mA等行业标准信号。为自动化监控系统提供更安全性、更可靠性、高精度的监测信号。产品广泛应用于电网监测，电机信号监测、铁路系统信号监测等行业。

通道数：

单相

输入：

0-1Aac,0-5Aac,0-10Aac,用户自定义

输出：

0~5V,0~10V,1~5V,0~20mA,4~20mA,0~10mA,用户自定义

供电方式：

12Vdc,24Vdc,220Vac,用户自定义,110Vdc,220Vdc

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
输出精度（20°C）	0.5级
响应时间	≤300ms
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约150克
辅助电源	+12Vdc,+15Vdc,+24Vdc,+220Vac/dc
负载能力	电压输出≥2KΩ，电流输出≤250Ω
静态功耗	≤0.3W
额定功耗	≤0.7W
隔离耐压	DC2500V
温漂系数	≤300ppm/℃
雷击浪涌	电源端2000V,输出端500V
输入数据
输入信号	AC0~10Aac
输出数据
输出信号	0~5V,0~10V,0~20mA,4~20mA
尺寸
深度	110mm
高度	50mm
宽度	28mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
工作温度	-10~60℃
贮存温度	-20℃～＋70℃/ 小于 70% 相对湿度（无冷凝状态）
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
