基本参数 |
|
| 通道数 | 1入1出 |
| 输出精度（20°C） | 0.2%F.S. |
| 温度漂移 | 50ppm/K |
| 响应时间 | ＜0.05s (0～90%) (TYP) |
| 绝缘强度 | 1500VAC/1min,2mA |
| 绝缘电阻 | 500VDC时100MΩ以上 |
| 电磁兼容性 | 符合 GB/T18268 (IEC61326-1) |
| 重量 | 约70克 |
| 连接的现场设备 | 二线制变送器 |
输入数据 |
|
| 输入信号 | 4~20mA |
| 配电电压 | 16~28V(最大驱动电流30mA） |
输出数据 |
|
| 输出信号 | 两线制输出4~20mA |
| 输出负载 | ≤500Ω（端口内部电源24V时） |
尺寸 |
|
底座供电 |
|
| 深度 | 121mm |
| 高度 | 113mm |
| 宽度 | 13.3mm |
端子供电 |
|
| 深度 | 110mm |
| 高度 | 108mm |
| 宽度 | 13.3mm |
外壳 |
|
| 材料 | PC+ABS阻燃 |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 白+灰 |
EMC数据 |
|
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;A级 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;B级 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;A级 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 低频共模传导 | 依据标准:IEC 61326-1;符合基本要求 |
使用环境 |
|
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃～＋80℃ |
| 相对湿度 | ＜90% RH (无凝结水) |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
连接参数 |
|
| 导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
安装 |
|

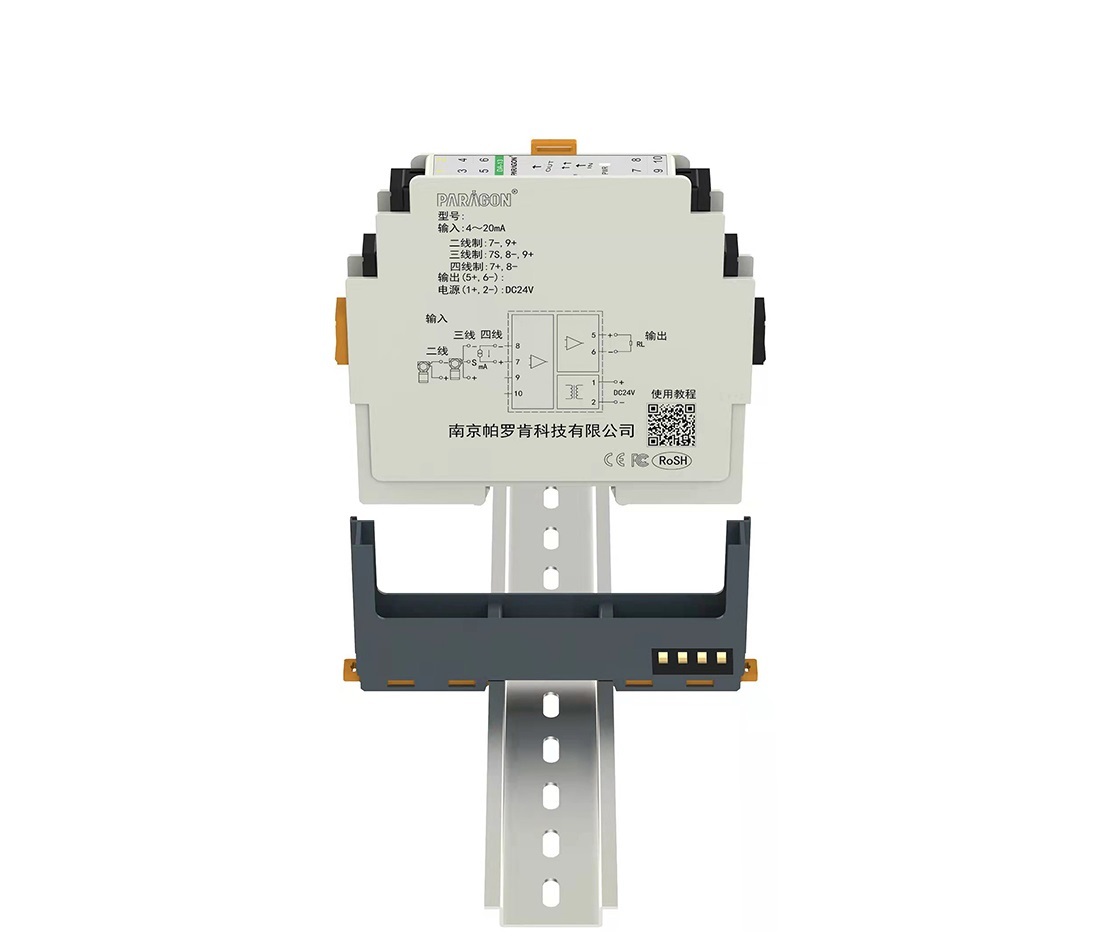

| 安装方式 | DIN35mm导轨安装 |
| 外形尺寸 | |||
 |
|||
| 安装方式 | |||
 |
 |
 |
 |
