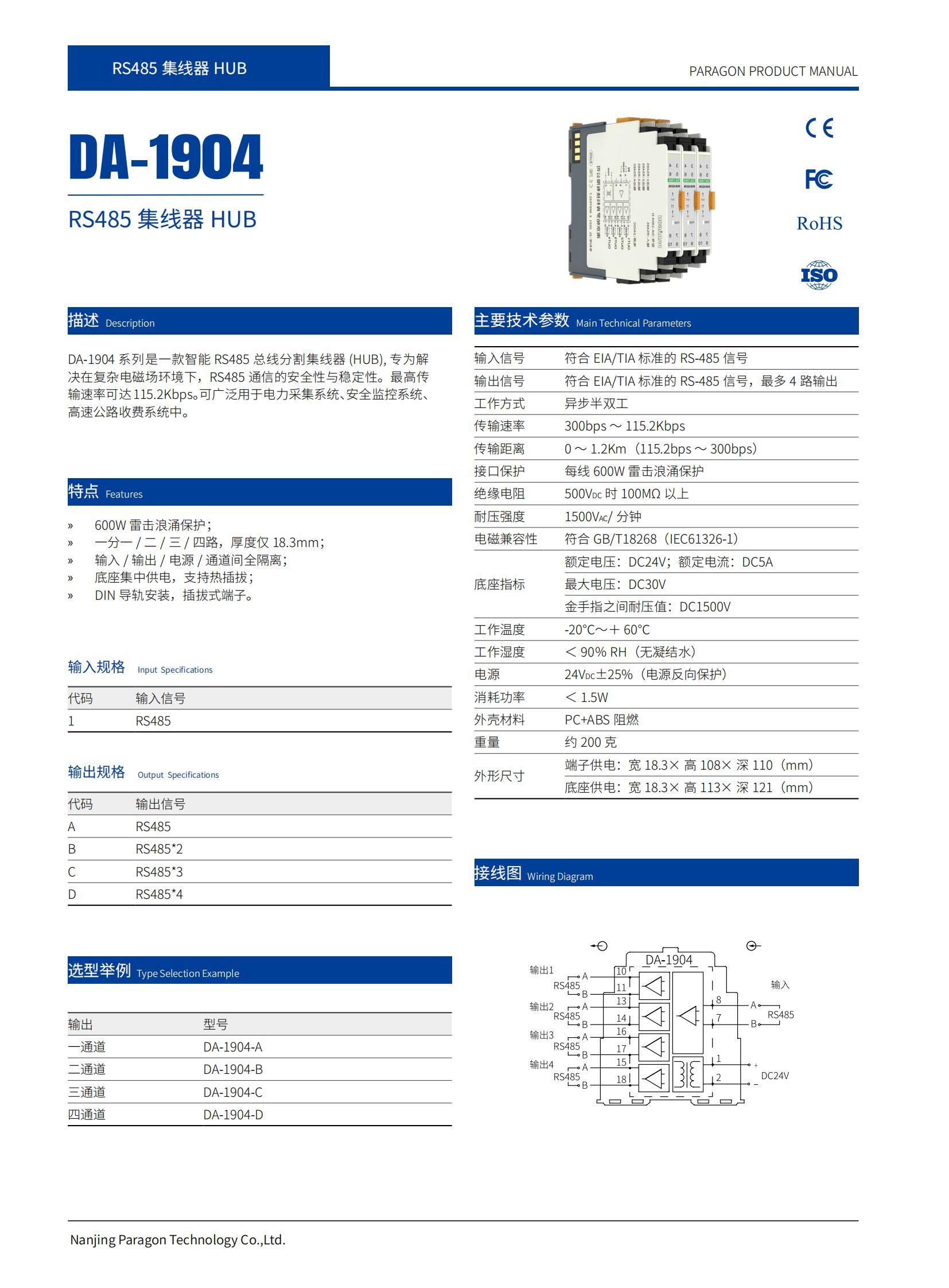

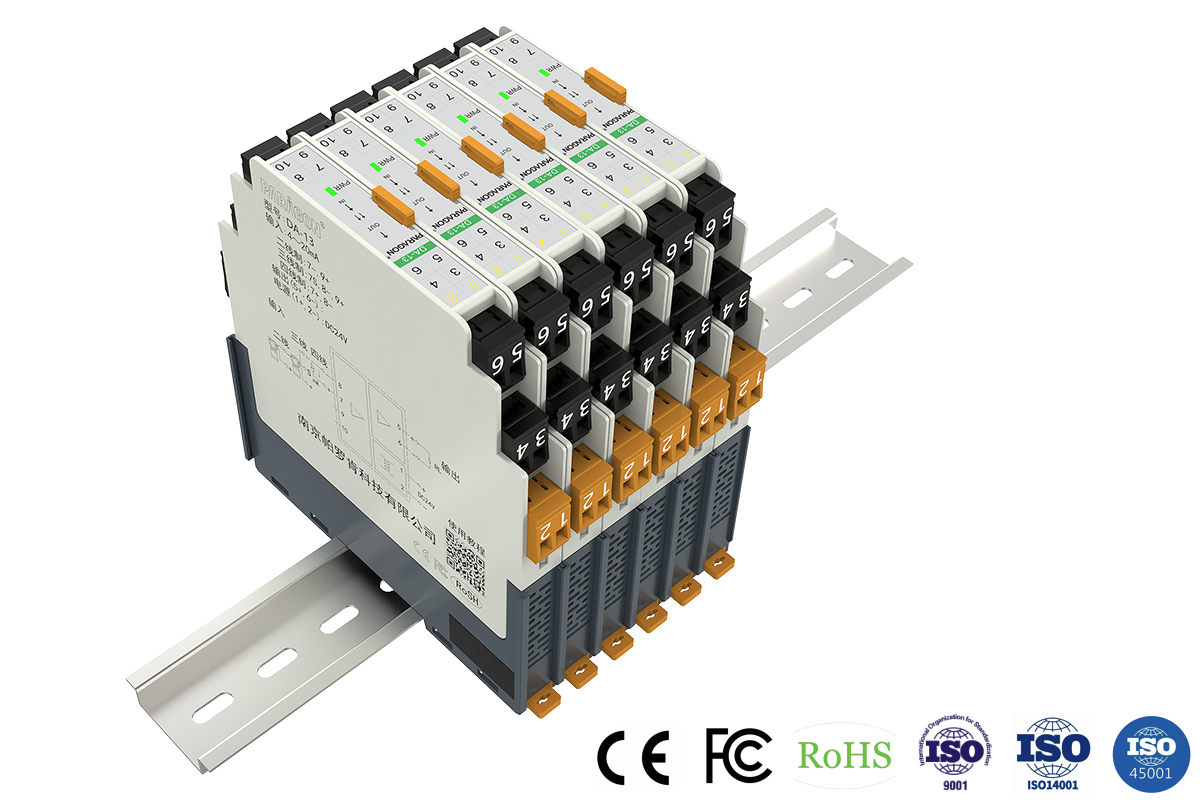

DA-1904 RS485集线器HUB

所属分类：

底座集中供电系列

● 智能RS485总线分割集线器HUB ● 专为解决再复杂电磁场环境下，RS485通信的安全性与稳定性。最高传输速率可达115.2Kbps，600W雷击浪涌保护 ● 可以一分一/二/三/四路输出，输入、输出、电源，三端口全隔离，DIN导轨安装，

通道数：

一入四出,一入一出,一入二出,一入三出

输入：

RS485

配电：

输出：

RS485

供电方式：

24VDC

点击咨询

加入对比

产品询价

产品详情技术参数技术与安装下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	1入1出、1入2出、1入3出、1入4出
工作方式	异步半双工
传输速率	300bps ～ 115.2Kbps
传输距离	0 ～ 1.2Km（115.2bps ～ 300bps）
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约90克
输入数据
输入信号	符合 EIA/TIA 标准的 RS-485 信号
输出数据
输出信号	符合 EIA/TIA 标准的 RS-485 信号
电源
供电电压（Ue）	24VDC±25%
电源保护	电源反向保护
消耗功率	＜1W
供电方式	独立供电
电源连接方式	端子供电；底座供电
尺寸
底座供电
深度	121mm
高度	113mm
宽度	13.3mm
端子供电
深度	110mm
高度	108mm
宽度	13.3mm
外壳
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	白+灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装

外形尺寸

安装方式
