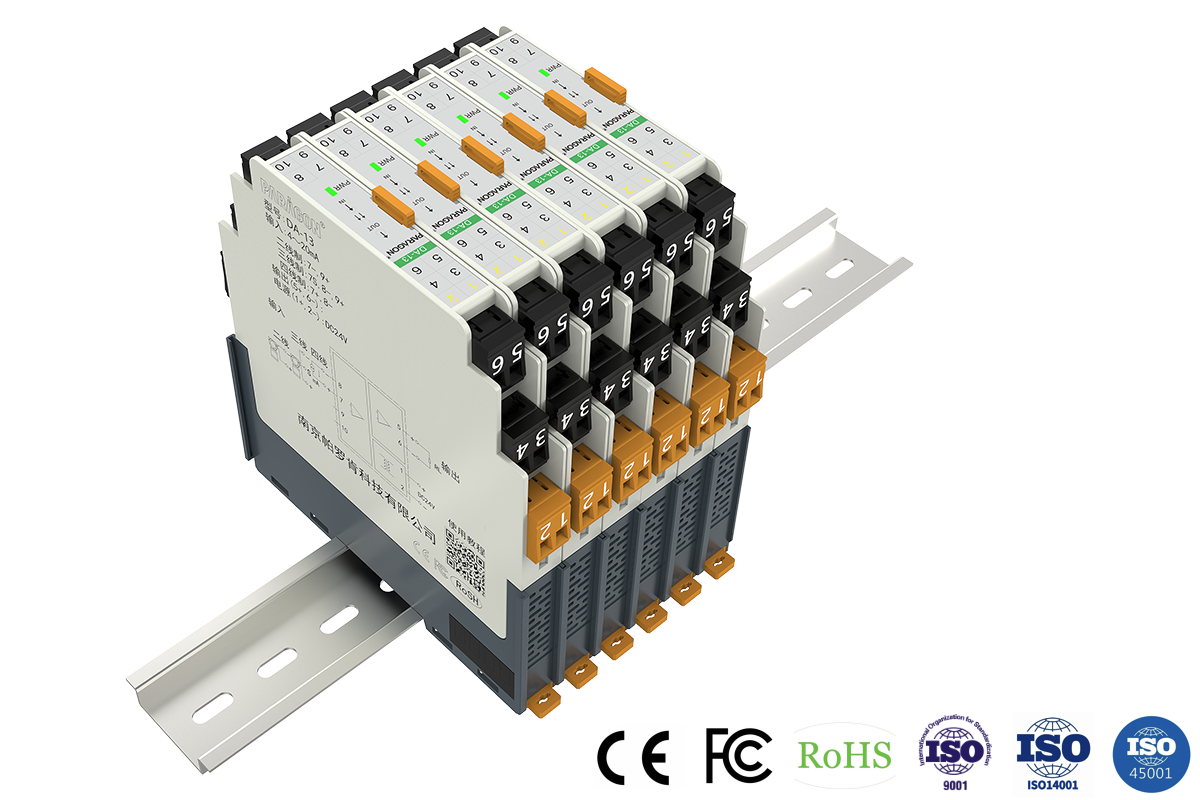

DG-214 热电阻隔离变送器（二入二出）

所属分类：

底座集中供电系列

● 二入二出热电阻信号隔离器 ● 带电源、报警指示，可加浪涌保护或RS485信号，输入输出量程可编程。将PT100等现场温度信号隔离、转换为标准信号或热电阻信号。

通道数：

二入二出

输入：

PT100 (-20-100°C),PT100 (0-100°C),PT100 (0-150°C),PT100 (0-200°C),CU50(0-100°C),CU50(0-150°C),用户特定参数,PT100 (0-400℃)

配电：

输出：

0~10V,2-10V,1-5V,4~20mA,0~20mA,用户特定参数,0/4~20mA(无源)

供电方式：

24VDC

点击咨询

加入对比

产品询价

产品详情技术参数技术与安装下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	2入2出
输出精度（20°C）	0.2%F.S.
温度漂移	50ppm/K
响应时间	≤0.5s (0～90%) (TYP)
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
长线补偿	200Ω（线阻）
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约150克
连接的现场设备	二线制热电阻，三线制热电阻
输入数据
输入信号	PT100(-20~100℃）；PT100(0~400℃）；CU50(0~150℃）
激励电压	2.5V
输入断线报警电流	IL≤2mA或IH≤22mA
输出数据
输出信号	0~10V;0~20mA
输出阻抗	电压型≥10KΩ；电流型≤350Ω
电源
供电电压（Ue）	24VDC±25%
电源保护	电源反向保护
消耗功率	＜2W
供电方式	独立供电
电源连接方式	端子供电；底座供电

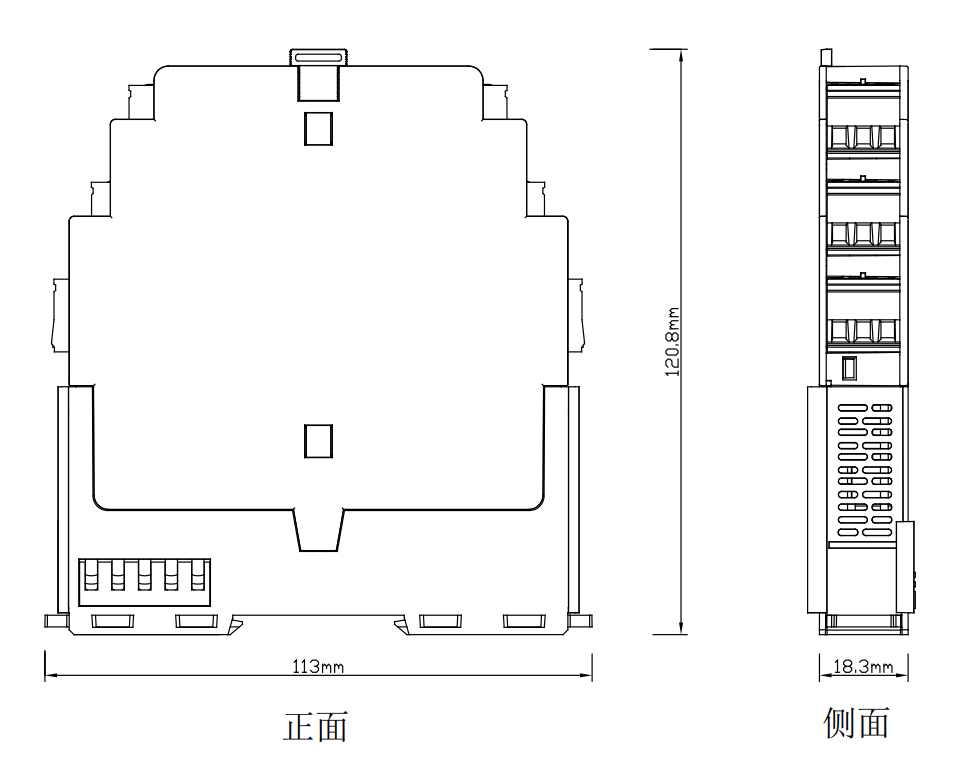

尺寸
底座供电
深度	121mm
高度	113mm
宽度	18.3mm
端子供电
深度	110mm
高度	108mm
宽度	18.3mm
外壳
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	白+灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm

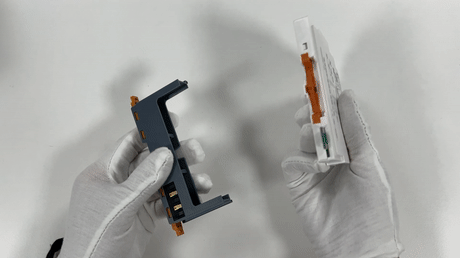

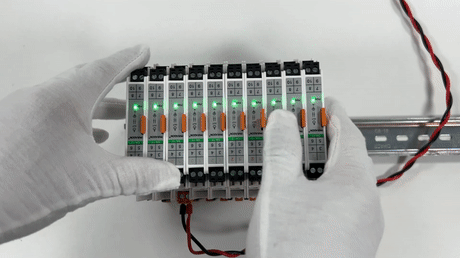

安装

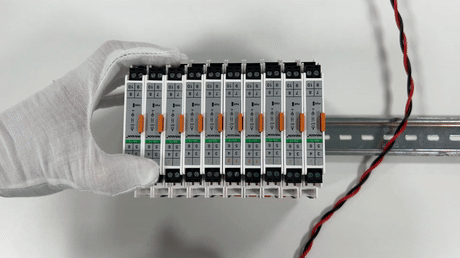

安装方式	DIN35mm导轨安装

外形尺寸

安装方式

基本参数
通道数	2入2出
输出精度（20°C）	0.2%F.S.
温度漂移	50ppm/K
响应时间	≤0.5s (0～90%) (TYP)
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
长线补偿	200Ω（线阻）
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约150克
连接的现场设备	二线制热电阻，三线制热电阻
输入数据
输入信号	PT100(-20~100℃）；PT100(0~400℃）；CU50(0~150℃）
激励电压	2.5V
输入断线报警电流	IL≤2mA或IH≤22mA
输出数据
输出信号	0~10V;0~20mA
输出阻抗	电压型≥10KΩ；电流型≤350Ω
电源
供电电压（Ue）	24VDC±25%
电源保护	电源反向保护
消耗功率	＜2W
供电方式	独立供电
电源连接方式	端子供电；底座供电
尺寸
底座供电
深度	121mm
高度	113mm
宽度	18.3mm
端子供电
深度	110mm
高度	108mm
宽度	18.3mm
外壳
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	白+灰
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
