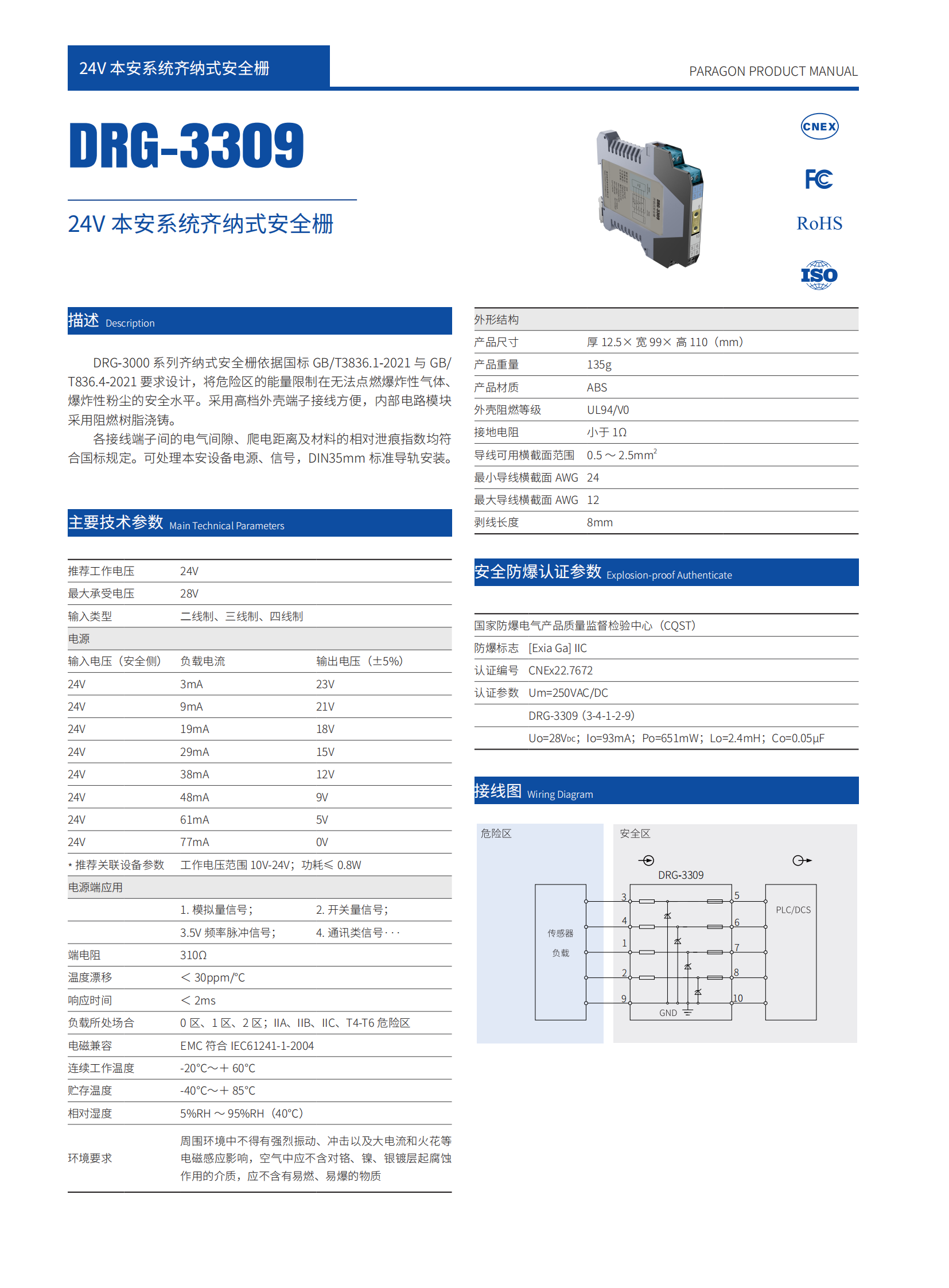

DRG-3309 24V本安系统齐纳式安全栅


所属分类：

本安

DRG-3000系列齐纳式安全栅依据国标GB/T38361-2021与GB/T836.4-2021要求设计，将危险区的能量限制在无法点燃爆炸性气体、爆炸性粉尘的安全水平。采用高档外壳端子接线方便，内部电路模块采用阻燃树脂浇铸。各接线端子间的电气间隙、爬电距离及材料的相对泄痕指数均符合国标规定。可处理本安设备电源、信号，DIN35mm标准导轨安装。

通道数：

输入：

配电：

输出：

供电方式：

电源连接方式 ：

点击咨询
加入对比
产品询价
产品详情 技术参数 技术与安装 下载

关闭
  • 产品对比
共 X 个 清空全部内容

去对比

基本参数
通道数 1进1出
输出精度（20°C） 0.2%F.S.（典型值：0.05%F.S.）
温度漂移 ＜30ppm/℃
响应时间 ＜2ms
绝缘强度 本安端/非本安端间 1500VAC/分钟,非本安端间 1000VAC/分钟
绝缘电阻 非本安端-本安端≥100MΩ,电源-非本安端≥100MΩ
电磁兼容性 EMC符合IEC 61241-1-2004
重量 约135g
连接的现场设备 传感器负载
适用场所 0区、1区、2区，IIA、IIB、IIC、T4-T6危险区
推荐工作电压 24V
最大承受电压 25V
端电阻 310Ω
接地电阻 小于1Ω
输入输出数据
输入电压（安全侧） 负载电流    输出电压(5%)
24V 3mA                       23V
24V 9mA                       21V
24V 19mA                        18V
24V 29mA                        15V
24V 38mA                        12V
24V 48mA                         9V
24V 61mA                         5V
24V 77mA                    0V
推荐关联设备参数：工作电压范围：10~24V，功耗≤0.8W
电源端应用
1.模拟量信号
2.开关量信号
3.24V频率脉冲信号
4.通讯类信号
电源
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 110mm
高度 99mm
宽度 12.5mm
外壳
材料 ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色 黑
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 5%~95%RH（40℃）
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
螺纹 M3
最大剥线长度 8mm
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
基本参数
通道数 1进1出
输出精度（20°C） 0.2%F.S.（典型值：0.05%F.S.）
温度漂移 ＜30ppm/℃
响应时间 ＜2ms
绝缘强度 本安端/非本安端间 1500VAC/分钟,非本安端间 1000VAC/分钟
绝缘电阻 非本安端-本安端≥100MΩ,电源-非本安端≥100MΩ
电磁兼容性 EMC符合IEC 61241-1-2004
重量 约135g
连接的现场设备 传感器负载
适用场所 0区、1区、2区，IIA、IIB、IIC、T4-T6危险区
推荐工作电压 24V
最大承受电压 25V
端电阻 310Ω
接地电阻 小于1Ω
输入输出数据
输入电压（安全侧） 负载电流    输出电压(5%)
24V 3mA                       23V
24V 9mA                       21V
24V 19mA                        18V
24V 29mA                        15V
24V 38mA                        12V
24V 48mA                         9V
24V 61mA                         5V
24V 77mA                    0V
推荐关联设备参数：工作电压范围：10~24V，功耗≤0.8W
电源端应用
1.模拟量信号
2.开关量信号
3.24V频率脉冲信号
4.通讯类信号
电源
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 110mm
高度 99mm
宽度 12.5mm
外壳
材料 ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色 黑
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 5%~95%RH（40℃）
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
螺纹 M3
最大剥线长度 8mm
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
