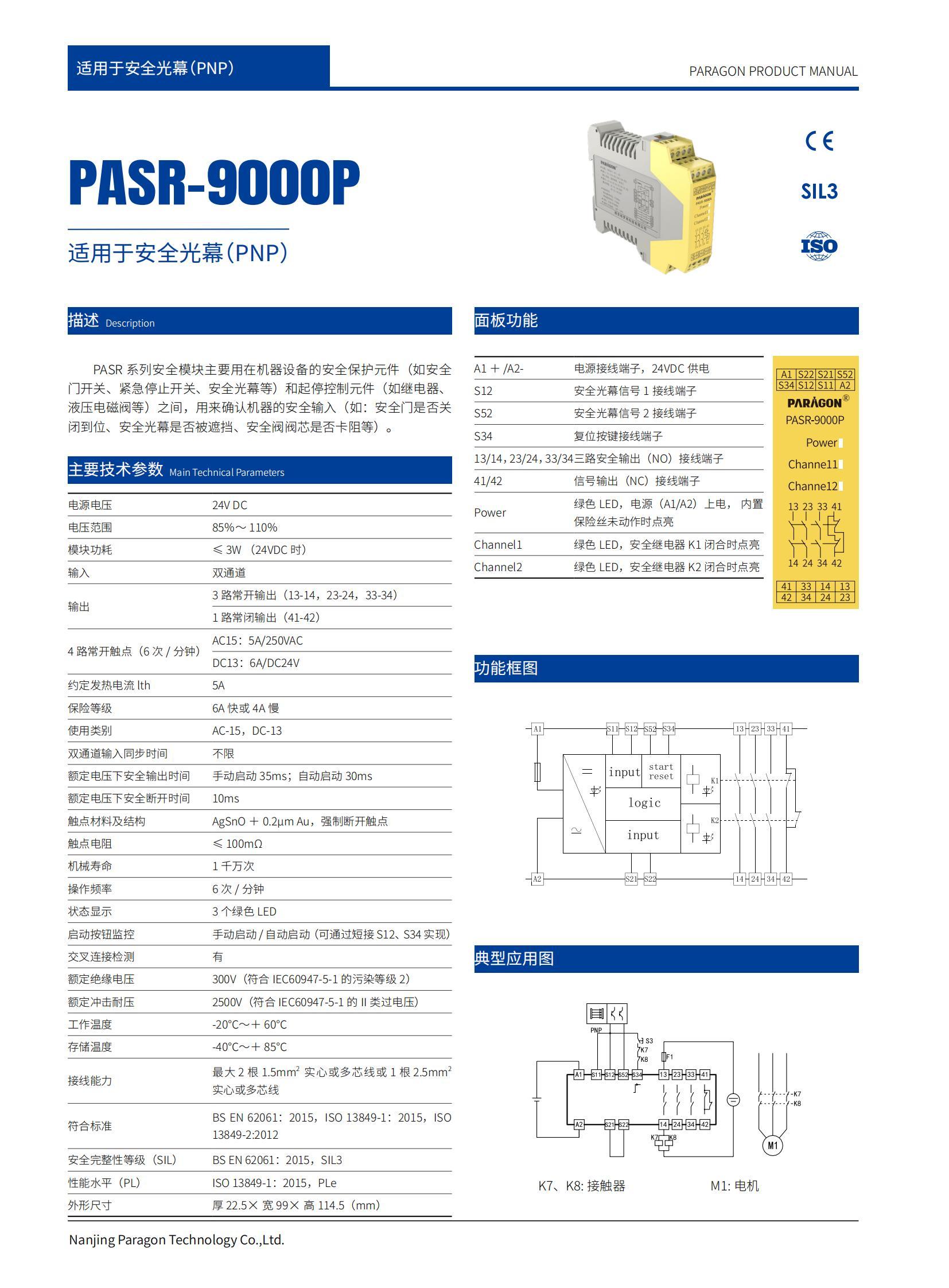

PASR-9000P适用于安全光幕（PNP）

所属分类：

PASR-9000系列

PASR系列安全模块主要用在机器设备的安全保护元件（如安全门开关、紧急停止开关、安全光幕等）和起停控制元件（如继电器、液压电磁阀等）之间，用来确认机器的安全输入（如：安全门是否关闭到位、安全光幕是否被遮挡、安全阀阀芯是否卡阻等）

输入设备：

PNP型安全光幕

供电电压：

24V DC

输出触点数：

3NO+1NC

复位方式：

自动 / 手动复位

触点切换容量：

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	双通道输入
开关容量
四路常开触点	AC15:5A/250VAC
四路常开触点	DC13:6A/DC24V
额定发热电流Ith	5A
保险等级	6A快或4A慢
使用类别	AC-15,DC-13
时间
双通道输入时间	不限
额定电压下安全输出时间	手动启动35ms、自动启动30ms
额定电压下安全断开时间	10ms
触点材料及其结构	AgSnO+0.2um Au,强制断开触点
触点电阻	≤100mΩ
机械寿命	1千万次
操作频率	6次/分钟
状态显示	三个绿色LED
启动按钮监控	手动启动/自动启动（可通过短接S12,S34解决）
额定绝缘电压	300V(符合IEC60947-5-1的污染等级2）
额定冲击耐压	2500V(符合IEC60947-5-1的2类过电压）
适用	监控安全光幕(PNP)
输入参数
输入	双通道
输入电流	≤10mA
导线电阻	≤15Ω
输出数据
输出信号	半导体输出
输出通道	3路常开输出（13-14,23-24,33-34）
输出通道	一路常闭输出（41-42）
电源
电源电压	24VDC
电压范围	85%~110%
模块功耗	≤3W(24VDC)
尺寸
高度	114.5mm
宽度	99mm
厚度	22.5mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	灰＋黄
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
符合标准	BS EN 62061：2015，ISO 13849-1：2015，ISO 13849-2:2012, IEC EN 60204-1, ISO 13849-1
安全完整性等级(SIL)	EN954-1，最大安全控制等级 4
性能水平(PL)	ISO 13849-1：2015，PLe
使用环境
连续工作温度	-20℃~+60℃
贮存温度	’-40℃～＋85℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
