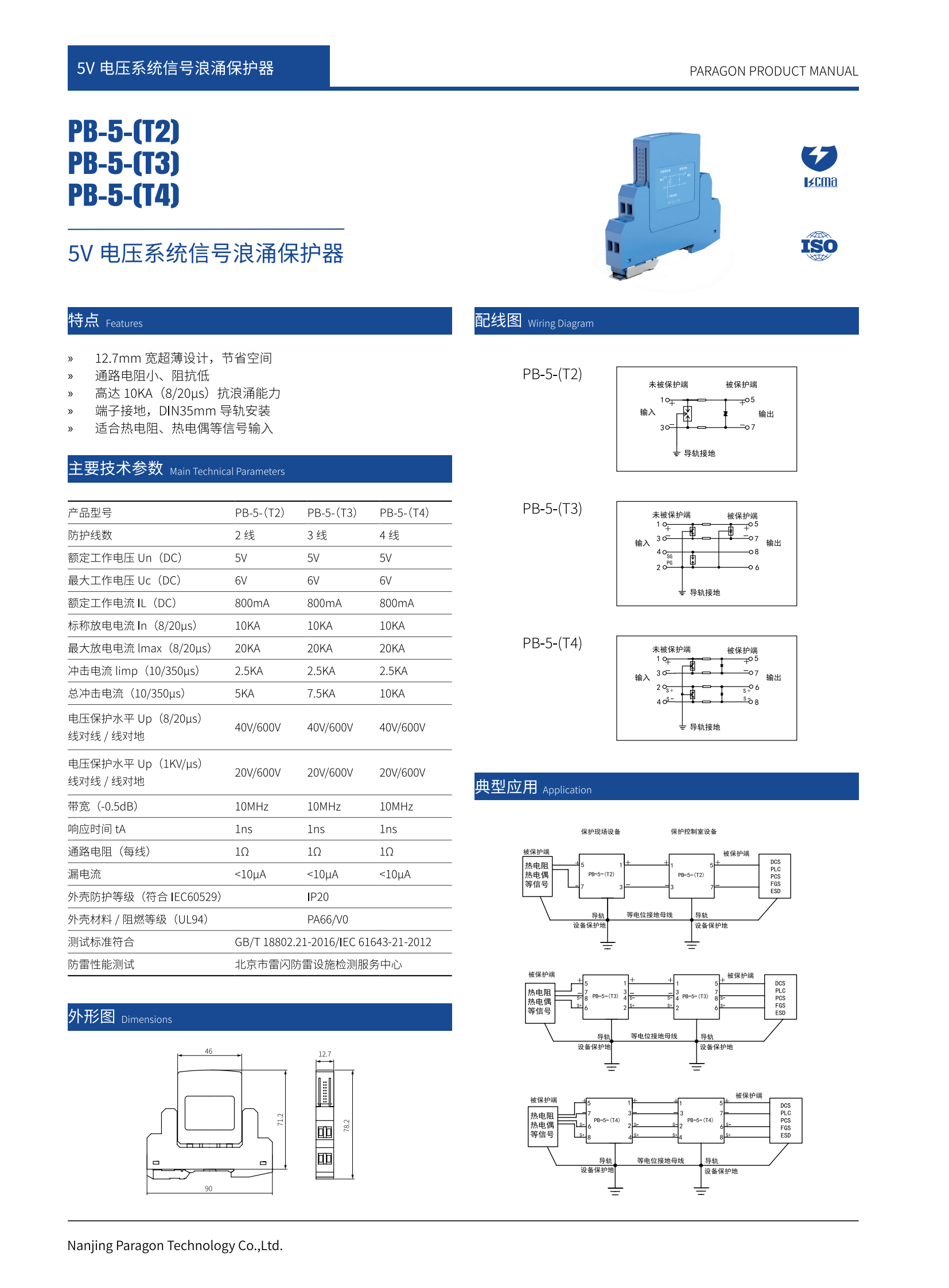

PB-5-(T4) 5V 电压系统信号浪涌保护器

所属分类：

PB系列

● 12.5mm宽超薄设计，节省空间，通路电阻小、阻抗低 ● 高达10kA（8/20us）抗浪涌能力 ● 端子接地，通过DIN35mm导轨安装

线制：

标称放电电流In：

10kA

适用电压：

连接方式：

直插式

防爆：

遥信功能：

无

适用配电系统：

产品详情技术参数下载

关闭

共 X 个清空全部内容

去对比

基本参数
防护线数	4线
额定工作电压Un（DC）	5V
最大工作电压Uc(DC)	6V
额定工作电流IL(DC)	800mA
标称放电电流IN(8/20us)	10KA
最大放电电流Imax(8/20us)	20KA
冲击电流Iinp(10/350us）	2.5KA
总冲击电流Iinp(10/350us）	10KA
电压保护水平UP(8/20us)线对线、线对地	40V/600V
电压保护水平UP(8/20us)线对线、线对地	20V/600V
带宽（-0.5dB)	10MHz
响应时间tA	1ns
通路电阻（每线）	1Ω
漏电流	＜10uA
适用	适用热电阻、热电偶等信号输入
尺寸
深度	78.2mm
高度	90mm
宽度	12.7mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	PA66/V0
颜色	蓝
标准/规程
测试标准符合	GB/T 18802.21-2016/IEC 61643-21-2012
防雷性能测试	北京市雷闪防雷设施检测服务中心
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃~+80℃
相对湿度	10%~90%
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
