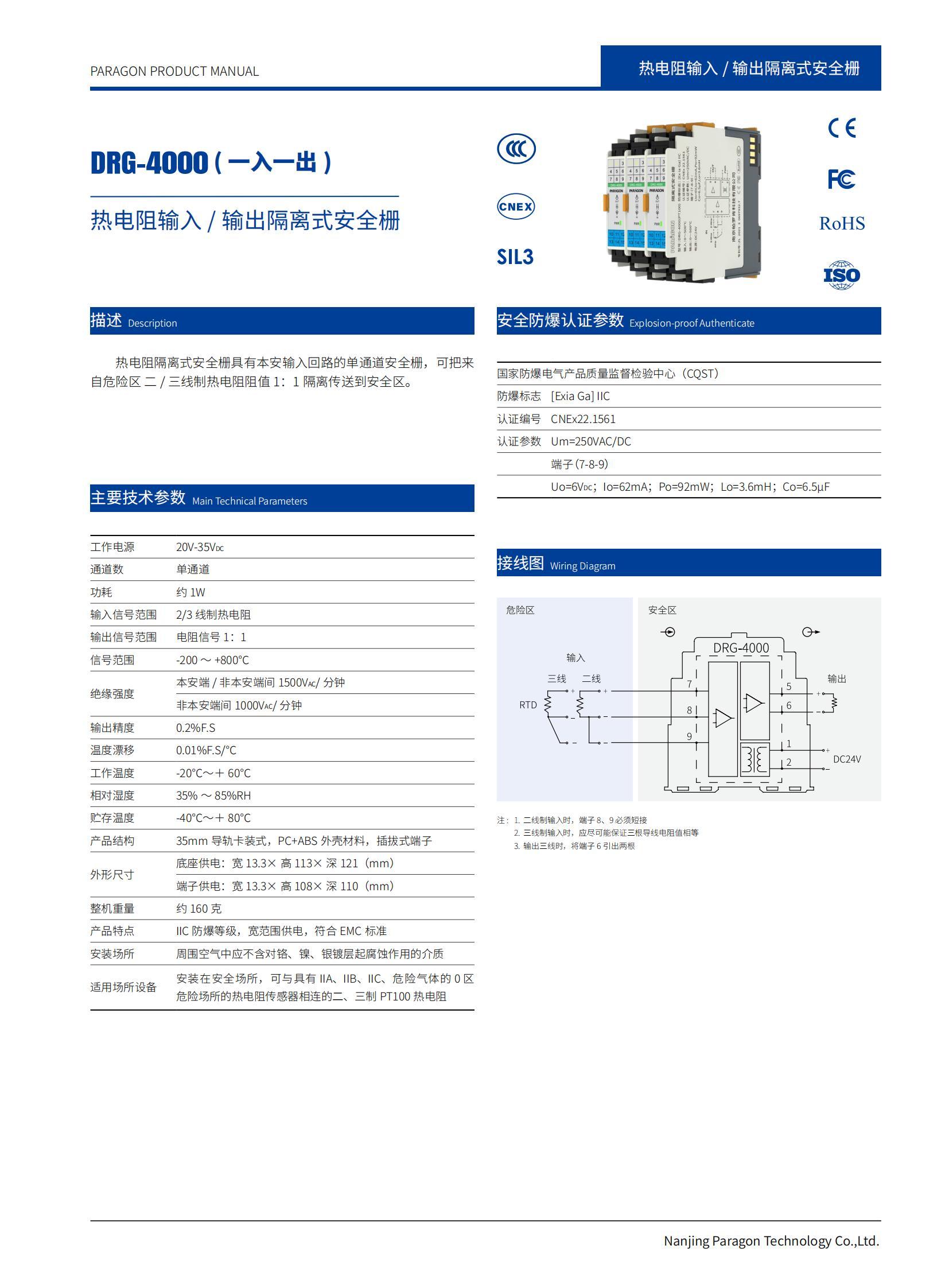

DRG-4000 热电阻输入/热电阻输出隔离式安全栅

图片名称

所属分类：

DRG系列

DRG-4000热电阻隔离式安全栅具有本安输入回路的单通道安全栅，可把来自危险区二/三/四线制热电阻阻值1：1传送到安全区。

通道数：

一入一出

输入：

配电：

输出：

供电方式：

电源连接方式 ：

点击咨询
加入对比
产品询价
产品详情 技术参数 技术与安装 下载

关闭
  • 产品对比
共 X 个 清空全部内容

去对比

基本参数
通道数 1入1出
输出精度（20°C） 0.2%F.S.（典型值：0.05%F.S.）
温度漂移 0.01%F.S./℃
冷端补偿精度 ±1℃（0℃～55℃）
响应时间 2ms达到最终值的90%
绝缘强度 本安端/非本安端间 1500VAC/分钟,非本安端间 1000VAC/分钟
绝缘电阻 非本安端-本安端≥100MΩ,电源-非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]ⅡC
重量 约150g
连接的现场设备 二三线制热电阻
适用场所 0区、1区、2区，IIA、IIB、IIC危险区
输入数据
输入信号范围 对应热电阻测量范围
输出数据
输出信号 对应热电阻测量范围
电源
工作电源 20~35V DC
电源保护 电源反向保护
功耗 约1W(24V供电，20mA输出时)
供电方式 独立供电
电源连接方式 底座供电；端子供电
尺寸
集中供电
深度 120.8mm
高度 113mm
宽度 13.3mm
独立供电
深度 110mm
高度 108mm
宽度 13.3mm
外壳
材料 PC+ABS阻燃
防护等级 IP20
阻燃等级 UL94/V0
颜色 白＋灰
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 35%~85%RH
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
螺纹 M3
最大剥线长度 8mm
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
外形尺寸
底座集中供电型 端子供电型
安装方式
