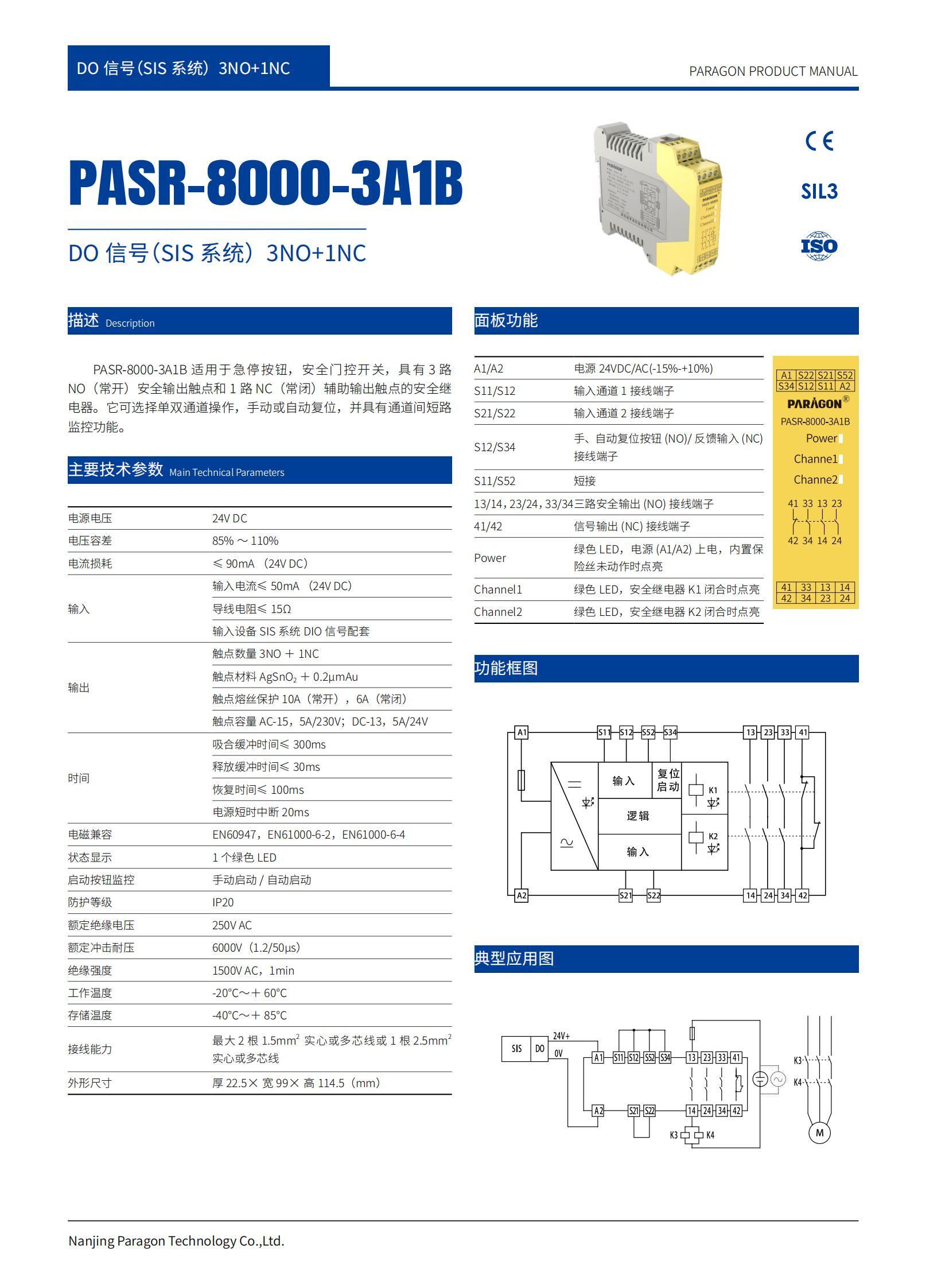

PASR-8000-3A1B DO信号（SIS系统）3NO+1NC

所属分类：

PASR-8000系列

PASR-8000-3A1B适用于急停按钮，安全门控开关，SIS系统DIO信号输入，具有3路NC（常闭）辅助输出触点的安全继电器。它支持单，双通道操作，手动或自动复位，并具有通道间短路监控功能。

输入设备：

急停按钮/安全门

供电电压：

24V DC

输出触点数：

3NO+1NC

复位方式：

自动 / 手动复位

触点切换容量：

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	1
电磁兼容	EN60947，EN61000-6-2，EN61000-6-4
状态显示	1个绿色LED
启动按钮监控	手动启动/自动启动
额定绝缘电压	250V(符合IEC60947-5-1的污染等级2）
额定冲击耐压	6000V(符合IEC60947-5-1的2类过电压）
绝缘强度	1500V AC，1min
时间
吸收缓冲时间	≤300ms
释放缓冲时间	≤30ms
恢复时间	≤100ms
电源短时中断	20ms
触点电阻	≤100mΩ
适用	DO信号(SIS系统)
输入参数
通道数	1
输入信号	DO信号
输入电流	≤50mA（24VDC)
导线电阻	≤15Ω
输入设备	SIS系统DO信号配套
输出数据
触点数量	3NO+1NC
输出信号	继电器输出
触点材料	AgSnO+0.2um Au
触点熔丝保护	10A(内部保险丝熔断保护)
触点容量	AC-15,5A/230V;AC-13 5A/24V
电源
电源电压	24VDC
电流损耗	≤90mA(24VDC)
电压容差	0.85~1.1
电源保护	电源反向保护
供电方式	独立供电
电源连接方式	端子供电
尺寸
高度	114.5mm
宽度	99mm
厚度	22.5mm
外壳
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	灰＋黄
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
符合标准	BS EN 62061：2015，ISO 13849-1：2015，ISO 13849-2:2012, IEC EN 60204-1, ISO 13849-1
安全完整性等级(SIL)	EN954-1，最大安全控制等级 4
性能水平(PL)	ISO 13849-1：2015，PLe
使用环境
连续工作温度	-20℃~+60℃
贮存温度	’-40℃～＋85℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
