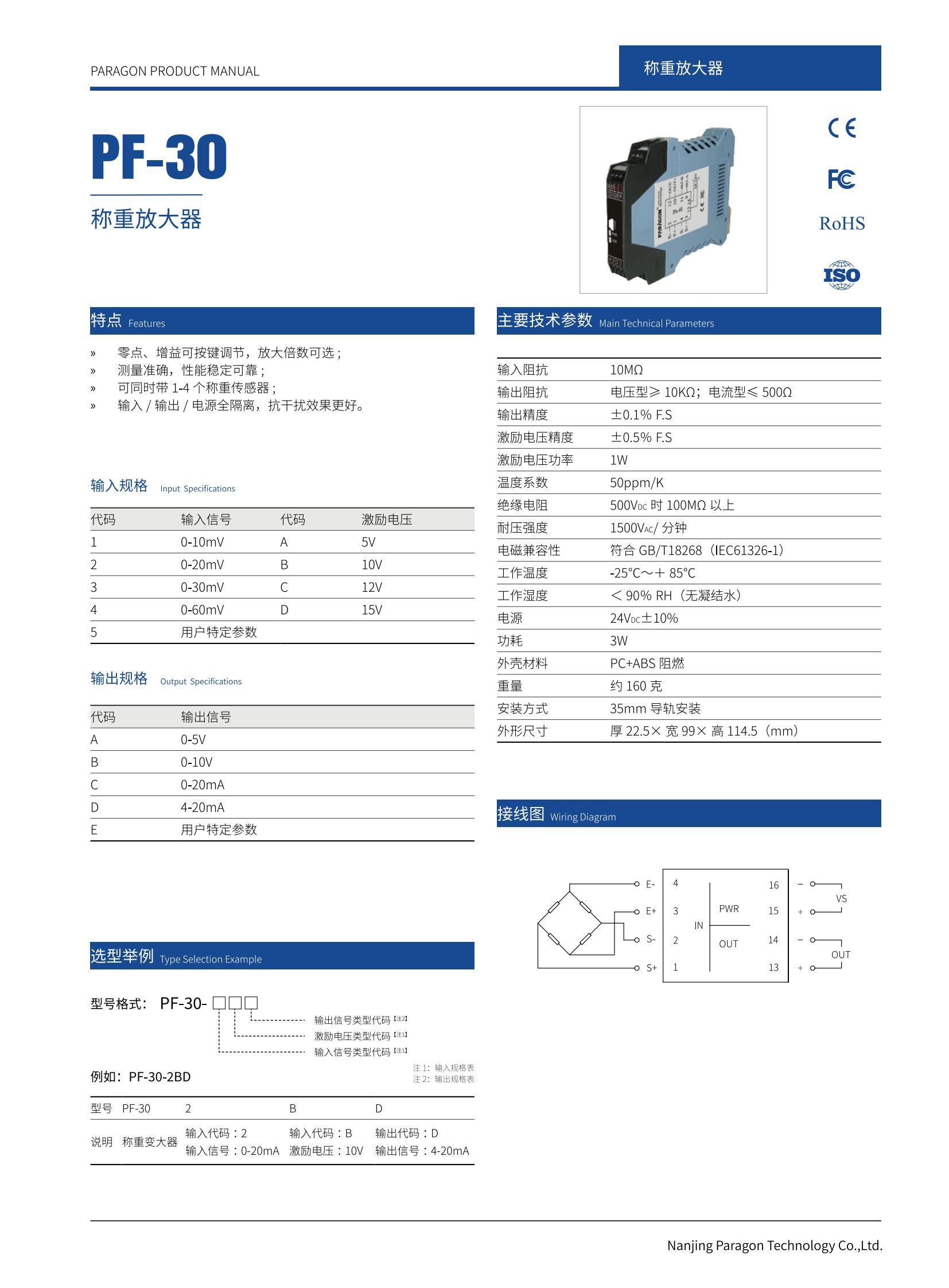

PF-30称重放大器

所属分类：

PF系列

● 一款高精度，数字式称重信号变送器 ● 具有数字信号输出（RS485），模拟量输出（4-20mA，0-10V，0-5V），隔离型抗干扰，手机蓝牙调试等功能 ● 采用导轨安装方式，方便安装和拆卸 ● 标准Modbus-RTU通信协议使得模块可以方便的与PLC，DCS，维机等设备连接到一起，作为称重前端信号处理模块。

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数	1进1出
输出精度（20°C）	±0.1%F.S.
温度漂移	50ppm/K
响应时间	＜0.05s (0～90%) (TYP)
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约120克
连接的现场设备	称重传感器
输入数据
输入信号	0-60mV;
输入阻抗	10MΩ
输出数据
输出信号	0~10V;0~20mA
输出阻抗	电流型≤500Ω；电压型≥10KΩ
激励电压	5V,10V,12V,15V
激励电压精度	1W
激励电压功率	±0.5%F.S.
电源
供电电压（Ue）	24VDC±10%
电源保护	电源反向保护
消耗功率	＜1W
供电方式	独立供电
电源连接方式	端子供电
尺寸
深度	114.5mm
高度	99mm
宽度	22.5mm
外壳
品牌
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	蓝＋黑
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
