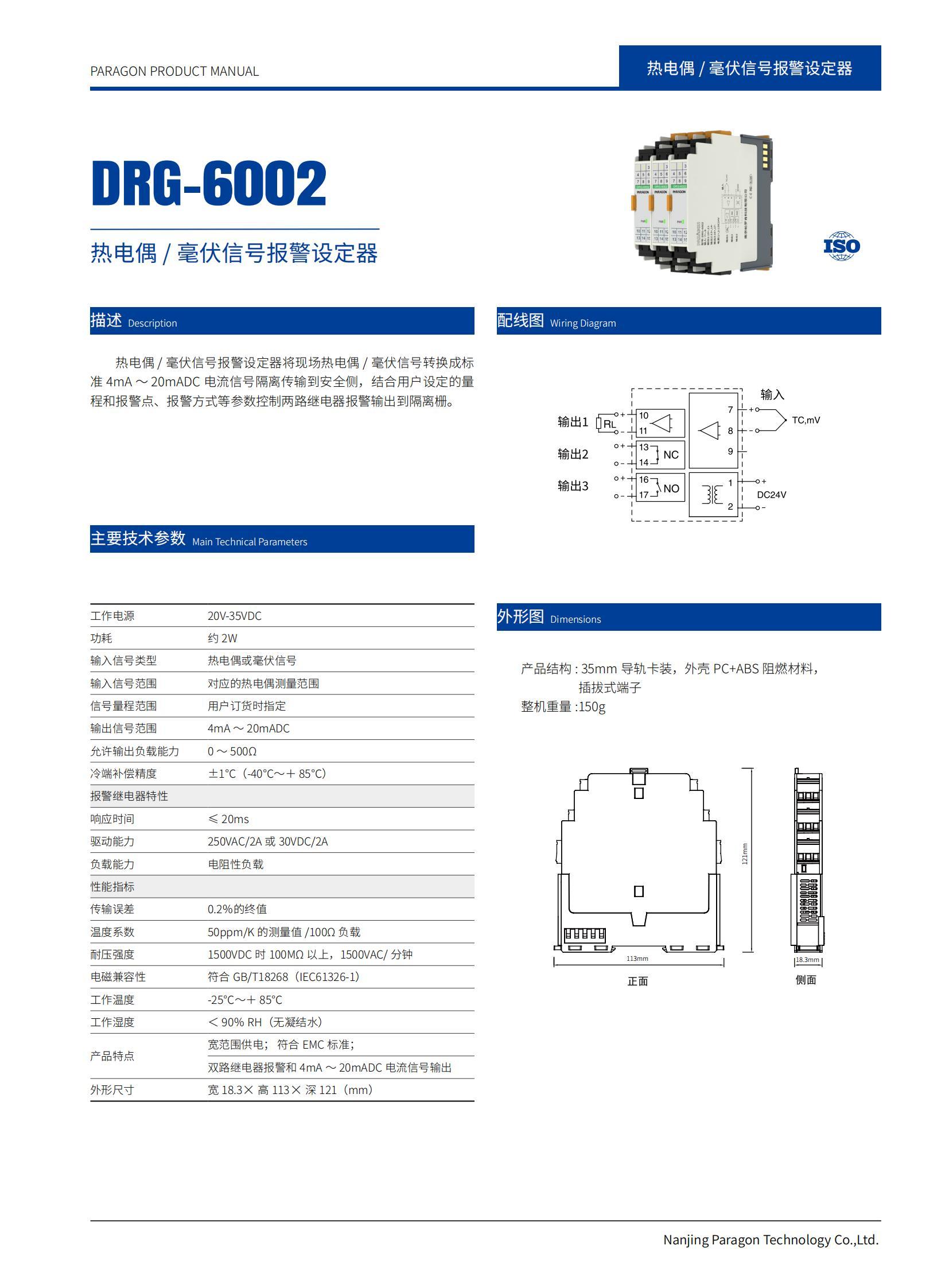

DRG-6002热电偶/毫伏信号报警设定器

所属分类：

DRG-6000系列

● 热电偶/毫伏信号报警设定器将现场热电偶/毫伏信号转换成标准4mA～20mADC电流信号隔离传输到安全侧 ● 结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出到隔离栅。

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
输出精度（20°C）	0.2%F.S.
温度漂移	50ppm/K
响应时间	≤20ms
绝缘强度	1500V AC/1min,2mA
绝缘电阻	500VDC时100MΩ以上
电磁兼容性	符合 GB/T18268 (IEC61326-1)
重量	约150克
驱动能力	250VAC/2A或30VDC/2A
负载能力	电阻性负载
连接的现场设备	热电偶
输入数据
输入信号	热电偶或毫伏信号
输入范围	热电偶测量范围
输出数据
输出信号	4mA~20mAdc
输出负载	0~500Ω
电源
供电电压（Ue）	20V~35VDC
电源保护	电源反向保护
消耗功率	约2W
供电方式	独立供电
电源连接方式	端子供电,底座供电
尺寸
深度	110mm
高度	108mm
宽度	18.3mm
外壳
材料	PC+ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	黑
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	‘-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	＜90% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
