CH-6616 系列导轨式工业级串口设备联网服务器，1 个网口，1/2 个RS232/422/485光电隔离串口

所属分类：

CH系列

» 导轨式安装，体积小，坚固耐用 » 1 个百兆工业以太网接口 » 支持 Socket 操作模式，包括 TCP Server、TCP Client 和 UDP » 1/2 个光电隔离串口，软件可选 RS232/422/485 » 支持 SNMP 、MIB 网络管理功能 » 内嵌温度传感器可用于环境温度监控 » 内嵌带后备电池的 RTC » 支持双电源供电输入 » 所有端口内嵌 15KV ESD 保护 » 支持 -40~80℃工业宽温应用

点击咨询

加入对比

产品询价

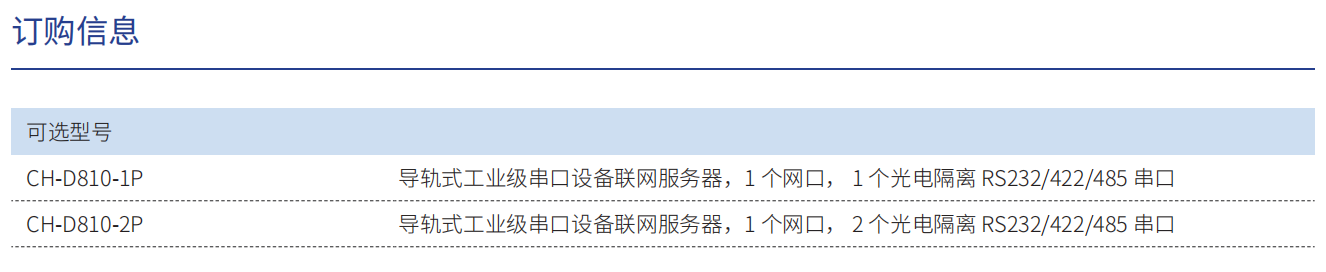

产品详情订购信息下载

软件规格
操作系统：	Linux 3.6
网络协议：	TCP，UDP，IPv4，SNMPv1/v2/v3，ICMP，ARP，HTTP， CHAP，PAP ， DHCP， NTP，NFS ，SNTP，Telnet，FTP，TFTP，PPP ，PPPoE
网络安全：	iptables firewall
配置方式：	Web Console 、Serial Consle 、Telnet Console 、Windows Utility
硬件规格
以太网接口
通道数	1 个
速率	10/100Mbps 自适应，RJ45
隔离保护	15KV 空气放电及 8KV 接触放电保护
串行接口
通道数	1 个或 2 个
接口形式	DB9 针式
标准	RS232 (TxD 、RxD 、GND)
	RS422 (Tx+、Tx-、Rx+、Rx-、GND)
	RS485 (Data+、Data-、GND)
光电隔离	4000Vrms 光电隔离
串口保护	15KV ESD ，1KV 浪涌保护
流向控制	RS485 自动数据流向控制
串口参数
数据位	5、6、7、8
停止位	1、1.5、2
校验位	None 、Even 、Odd 、Space 、Mark
波特率	110bps～230.4Kbps
电源需求
电源输入	9～30VDC，推荐使用 12VDC
系统功耗	100mA@12VDC ，1.2W
机械特性
外壳	SECC 金属板 (1mm)
重量	250g
尺寸	77×111 ×26 mm
安装方式	导轨安装
拨码开关
功能	可选 RS485 模式下 120 欧姆终端电阻
按钮
功能	支持“重置为出厂默认设置”
LED 指示灯
系统	电源、运行
串口	TXD/RXD
网络	ACT/LINK ( 位于 RJ45 连接器 )
工作环境
工作温度	﹣40～80℃
工作湿度	5～95% RH
存储温度	﹣50～100℃
抗震性能	1G@IEC-68-2-6，正弦波，5～500Hz，1 Oct ./min，1hr/axis
抗冲击	5G@IEC-68-2-27，半正弦波，30ms
可靠性
报警工具	内建蜂鸣器及 RTC
温度监控	内建温度传感器，可用于温度监控
看门狗	硬件看门狗 (WDT) 监控
MTBF	大于 50 万小时
保修期	1 年
