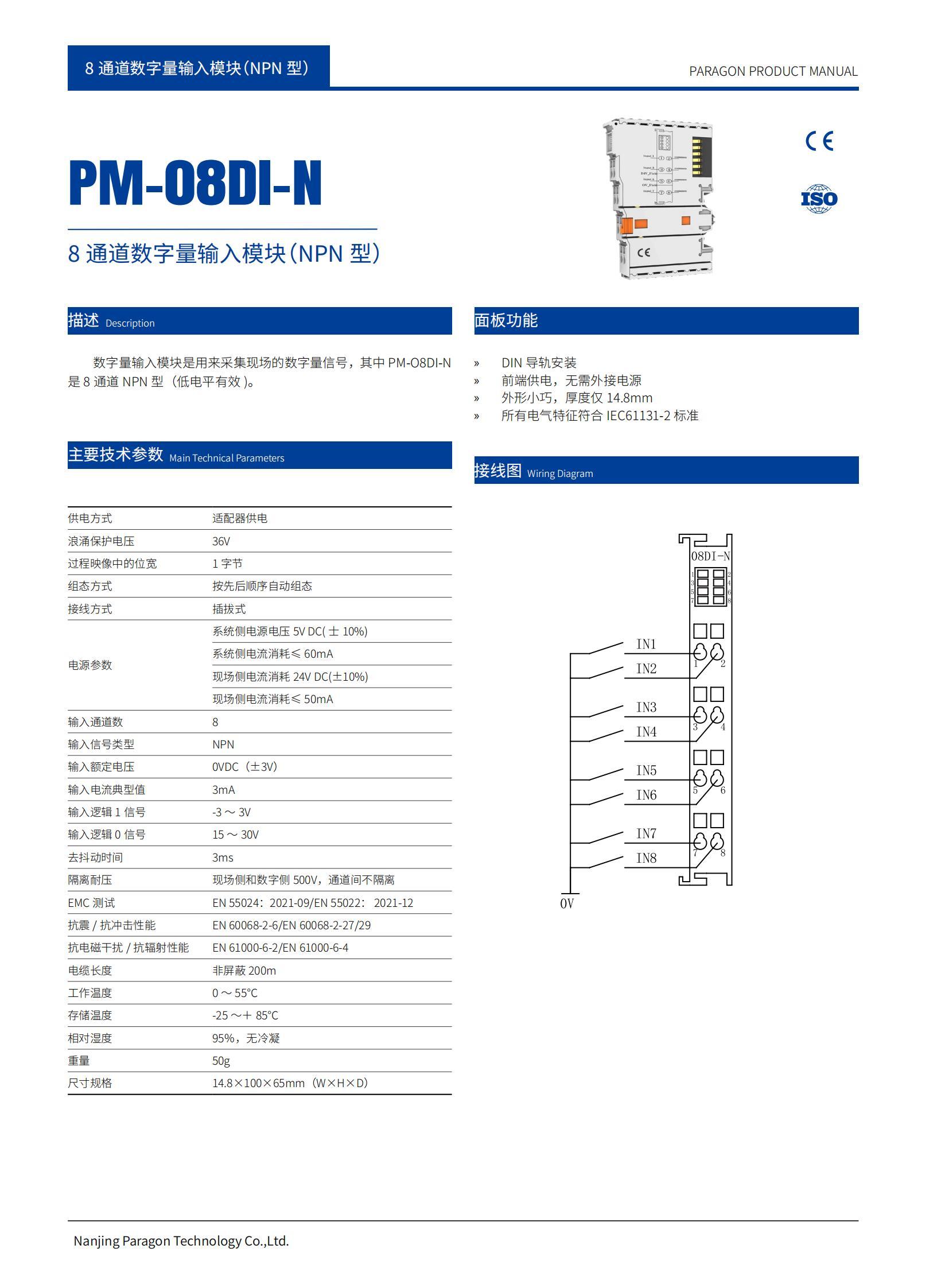

PM-08DI-N 8通道数字量输入模块（NPN型）

所属分类：

PM系列

数字量输入模块是用来采集现场的数字量信号，其中PM-08DI-N是8通道NPN型（低电平有效）。

通讯方式：

点击咨询

加入对比

产品询价

产品详情技术参数下载

关闭

产品对比

共 X 个清空全部内容

去对比

基本参数
通道数
过程映像中的位宽	输入1 字节
组态方式	按先后顺序自动组态
接线方式	插拔式
温度系数	50PPM/K
量程范围	0-65535
分辨率	16 位
精度	0.001
隔离方式	光耦隔离
隔离耐压	现场侧和数字侧 500V，通道间不隔离
抗震/抗冲击性能	EN 60068-2-6/EN 60068-2-27/29
抗电磁干扰/抗辐射性能	EN 61000-6-2/EN 61000-6-4
电流消耗	25mA
电缆长度	非屏蔽 200m
同时接通的输入数	8
输入数据
输入电压	24VDC
允许范围	24VDC(±25%)
输入通道数	8
输入信号类型	NPN
输入额定电压	0VDC(±3V)
输入逻辑 1 信号	’-3~3v
输入逻辑 0 信号	15～30V
去抖动时间	3ms
输入电流典型值	3mA
电源
供电方式	适配器供电
浪涌保护电压	36V
电源参数	系统测电源电压5V DC(±10%）系统测电流消耗≤260mA
电源参数	系统测电源电压24V DC(±10%）系统测电流消耗≤6mA
尺寸
长度	100mm
宽度	66.8mm
高度	14.8mm
外壳
品牌
材料	ABS阻燃
防护等级	IP20
阻燃等级	UL94/V0
颜色	白
EMC数据
电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度	依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求
低频共模传导	依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度	0~55℃
贮存温度	‘-25℃～＋85℃
相对湿度	95% RH (无凝结水)
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质
连接参数
导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
安装
安装方式	DIN35mm导轨安装
